أجزاء صناعة الصقيع بالحقن للكاميرا

صياغة الدقة بالحقن للمنتجات الإلكترونية 3C

لمحة عامة عن المنتج

نحن متخصصون فيأجزاء التصميم بالحقن من الكاميرا البلاستيكية للمنتجات الإلكترونية، وتوفير مكونات بلاستيكية دقة 3C مخصصة للأجهزة الإلكترونية الاستهلاكية والأجهزة الذكية.

تتطلب الأجزاء البلاستيكية المتعلقة بالكاميرات استقرارًا قياسيًا عالًا ، خاصة بالنسبة لمواءمة العدسة ، والتثبيت الهيكلي ، والمكونات الخارجية للسكن.
تم تطوير حلول صب الحقن لدينا لدعم:

• الارتباط الهيكلي الدقيق

• دقة المحاذاة البصرية

• إنتاج جماعي مستقر

• جودة سطح ثابتة

نحن ننتج كل من القوالب الحقن المخصصة والأجزاء البلاستيكية النهائية وفقا لرسومات العملاء والمواصفات التقنية.

مجالات التطبيق

يستخدم هذا الحل في صناعة الصب البلاستيكي بالحقن على نطاق واسع ل:

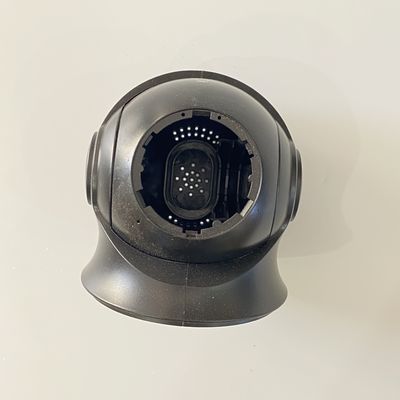

• أغطية الكاميرا والغطاء الأمامي

• حاملات العدسات والدعامات الداخلية

• غرف كاميرات المراقبة

• مكونات أجهزة المنزل الذكية

• أجزاء بلاستيكية إلكترونية ذات دقة 3C صغيرة

غالبًا ما تنطوي هذه المكونات على هندسة مضغوطة وتسامح التجميع الصارم.

التركيز الرئيسي للهندسة

صب الحقن للكاميرا والمنتجات الإلكترونية يتطلب السيطرة علىالدقة والمحاذاة ونوعية السطح.

1) دقة الأبعاد للمحاذاة البصرية

يجب أن تحافظ مكونات الكاميرا على وضع دقيق بين وحدات العدسة والهياكل الداخلية.

• مراقبة التسامح الضيق للأبعاد الحرجة

• تعويض التقلص أثناء تصميم القالب

• محاذاة خط الانفصال المستقر

• تحكم في الصفحة الملتوية من خلال تحسين التبريد

يمكن أن يؤثر الانحراف الأبعاد بشكل مباشر على أداء الصورة.

2) نوعية السطح ومراقبة التجميل

العديد من أجزاء الكاميرا هي مكونات ظاهرية مرئية.

• تحسين موقع البوابة لتقليل خطوط اللحام

• مسار التدفق المتوازن لمنع علامات الغرق

• طلاء الأجسام الدقيق أو التشطيب

• الوقاية من البرق من خلال تركيب القالب بدقة

التماسك السطحي ضروري للمنتجات الإلكترونية الاستهلاكية.

3) إدارة الهندسة الصغيرة والمعقدة

غالبًا ما تشمل أجزاء الكاميرا البلاستيكية:

• جدران رقيقة

• الأضلاع الصغيرة وملامح الدعم

• الهياكل التي تتناسب بسرعة

• نقاط تركيب داخلية

يجب أن يضمن هيكل العفن طردًا سلسًا وملءًا ثابتًا دون تشوه.

4) مادة متوافقة (ABS / TPU / TPR)

المواد الشائعة لجهاز الكاميرا ومكونات 3C تشمل:

• ABS للمحافظات الصلبة

• TPU لأجزاء حماية مرنة

• TPR للتطبيقات الناعمة

يتم تحسين تخطيط الدرّاج وتصميم التبريد وفقًا لسلوك المادة.

مواصفات العفن والإنتاج

• نوع المنتج: أجزاء التصميم بالحقن من البلاستيك الكاميرا

• العملية: صناعة القالب بالحقن

• مواد المنتج: ABS / TPU / TPR / البلاستيك المخصص

• نوع البوابة: بوابة جانبية / بوابة فرعية / بوابة نقطة دبوس / بوابة مروحة / بوابة مباشرة

• نظام الركض: الركض الساخن أو الركض البارد

• الفولاذ العفن: 1.2343 ESR / NAK80 / S136 أو ما يعادلها

• قاعدة العفن: LKM / HASCO / DME / FUTABA

• عمر العفن: يصل إلى 1،000،000 دورة

• صيغ الرسم المدعومة: STP / STEP / IGS / PRT / X_T

• MOQ: 1 مجموعة (قالب)

قدرات التصنيع

نحن ندعم إنتاج القالب ذو التجويف الواحد والمتعدد التجويف.

• الحجم الأقصى للقالب: 2500 × 2000 × 1500 مم

• دقة التصنيع: ± 0.005 ملم

• دقة الحقن: ±0.03 ملم

• وقت التنفيذ: 25-45 يومًا حسب التعقيد

المعدات الدقيقة الداخلية تشمل:

• مراكز التصنيع CNC

• أجهزة التصوير الإلكتروني و أجهزة التصوير الإلكتروني المرآة

• آلات قطع الأسلاك

• آلة قياس التنسيقات (CMM)

جميع القوالب تخضع للتفتيش الأبعاد وتجربة التحقق من صحة القوالب قبل الشحن.

سير العمل للمشروع

1. مراجعة بيانات المنتج وتحليل DFM

2. تأكيد تصميم هيكل العفن

3. التصنيع الدقيق و EDM

4. تجميع العفن وتثبيته

5. التشكيل التجريبي والتحقق من صحة الأبعاد

6. التحسين والموافقة النهائية

هذه العملية المنظمة تقلل من مخاطر التطوير وتحسن استقرار الإنتاج.

لماذا تختار خدماتنا في صناعة القالب بالحقن

• الخبرة في المكونات البلاستيكية الدقيقة 3C والكاميرات

• دقة التصنيع والصنع المستقرة

• دعم تطوير منتجات إلكترونية مخصصة

• نظام مراقبة جودة منظم

• إدارة شاملة لسلسلة التوريد

• دعم فني بعد البيع لمدة سنة واحدة

تركيزنا هو تقديم أدوات موثوقة ومكونات بلاستيكية للإنتاج الضخم.

الأسئلة الشائعة التقنية

س1: هل يمكنك التحكم في التسامح الأبعاد لمناطق محاذاة العدسة؟
نعم، يتم السيطرة على الخصائص الحرجة بشكل صارم أثناء التصنيع ويتم التحقق منها أثناء عملية التشكيل.

س2: هل يتم دعم أجزاء الكاميرا الصغيرة والرقيقة؟
نعم، تصميم القالب و معايير الحقن محسّنة للهياكل الرقيقة والمقترنة

س3: هل تقدم كل من تصنيع القالبات وإنتاج الحقن؟
نعم، نحن ندعم كل من الأدوات و إنتاج قطع البلاستيك

السؤال 4: هل يمكن تطوير القوالب متعددة التجاويف؟
أجل، هناك تكوينات متعددة التجاويف حسب حجم الإنتاج

س5: كيف تضمنون جودة السطح؟
من خلال تصميم البوابات المثاليّة، وبرق التجويف، والتحكم الصارم في وضع القالب.

اطلب اقتباس

للحصول على عرضأجزاء صناعة الصقيع بالحقن للكاميرامن فضلكم:

• ملفات المنتجات ثلاثية الأبعاد

• مواصفات المواد

• متطلبات التشطيب السطحي

• حجم الإنتاج السنوي المقدر

• جدول التسليم المستهدف

فريقنا الهندسي سيقوم بمراجعة مشروعك و يقدم اقتراح مفصل
