صناعة S136 الدقة العالية

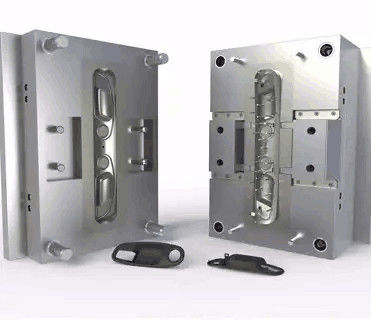

3C صيغة حقن المنتج S136 أدوات عالية الدقة

لمحة عامة عن المنتج

يركز هذا المشروع على تصميم وتصنيعصيغ حقن بلاستيكية عالية الدقة للمنتجات الإلكترونية 3C، باستخدام S136 الصلب القالب لضمان المتانة، مقاومة التآكل، ونوعية السطح.

تتطلب المكونات البلاستيكية 3C مثل الأغلفة الإلكترونية، والأجزاء الهيكلية، والجمعات الدقيقة الصغيرة:

• دقة الأبعاد المستقرة

• الأسطح التجميلية النظيفة

• الأداء الموثوق به للإنتاج الجماعي

• التوافق المستمر للجمعية

نحن نقدمتصنيع القوالب الحقنية حسب الطلب (بناء للطباعة)بناءً على بيانات العميل ثلاثية الأبعاد ومتطلبات الإنتاج، والتي تغطي تصميم القالب، والمعدات الدقيقة، والتجميع، والتحقق من صحة التجربة.

استخدامS136 الصلب ذو الشكل الدقيقيجعل هذه الأدوات مناسبة للقوالب الإنتاجية الحساسة للمظهر وطويلة العمر.

سيناريوهات التطبيق

يستخدم هذا النوع من القوالب البلاستيكية للحقن على نطاق واسع:

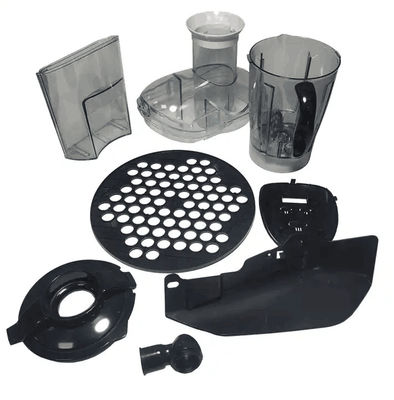

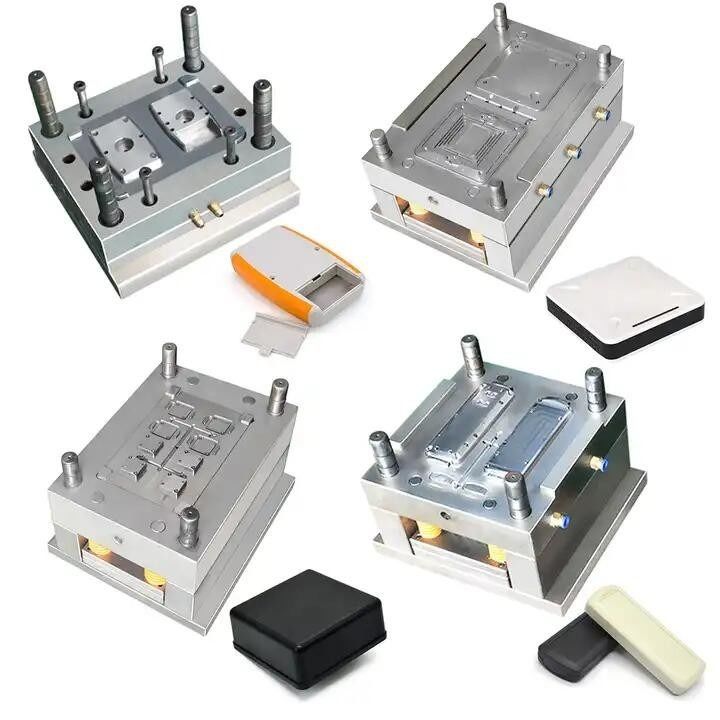

• أغطية المنتجات الإلكترونية 3C

• أجزاء هيكلية صغيرة من البلاستيك الدقيق

• مكونات الإلكترونيات الاستهلاكية

• أجزاء بلاستيكية مصنوعة من ABS و TPU و TPR ومواد مماثلة

• مكونات بلاستيكية ذات مظهر عالي

تتطلب هذه المنتجات عادةً مراقبة صارمة للتسامح والأداء التجميلي المستقر.

التركيز الرئيسي للهندسة

يجب أن توازن القوالب الحقن للمنتجات 3Cالدقة ، جودة السطح ، واستقرار الإنتاج على المدى الطويل.

1) مادة العفن S136 للدقة العالية و الانتهاء من السطح

S136 الفولاذ المقاوم للصدأ العفن يقدم:

• مقاومة جيدة للتآكل

• قابلية ممتازة للتلميع لأسطح عالية اللمعان

• صلابة ثابتة بعد المعالجة الحرارية

• عمر خدمة طويل في الإنتاج ذو الدورة العالية

المعالجة الحرارية المناسبة وعمليات التشطيب ضرورية للحفاظ على استقرار الأبعاد وجودة السطح.

2) دقة الأبعاد والتناسب الهيكلي

غالبًا ما يتم دمج مكونات 3C مع مجموعات إلكترونية وميكانيكية.

• تعويض التقلص الذي تم النظر فيه أثناء تصميم القالب

• هيكل إيقاف دقيق وتحديد خط الانفصال

• نظام محاذاة القالب المستقر

• التحملات المسيطرة للميزات الداخلية

الاستقرار الأبعاد يضمن تجميع موثوقة وارتفاع إنتاج الغلة.

3) نوعية السطح ومراقبة التجميل

بالنسبة للأجزاء الحساسة للمظهر:

• تحسين موقع البوابة لتقليل خطوط اللحام

• ميزان التدفق المصمم للحد من علامات المغسلة

• التلميع المرئي أو التشطيب النهائي المطبق حسب الحاجة

• الوقاية من البرق من خلال وضع القالب بدقة

التحكم في السطح أمر بالغ الأهمية لمنتجات الإلكترونيات الاستهلاكية.

4) استقرار العملية للإنتاج الضخم

• نظام التشغيل الساخن أو البارد بناءً على احتياجات المشروع

• تخطيط التبريد المتوازن لتحقيق الاتساق الأبعاد

• تسلسل التصنيع المستقر لتقليل الإجهاد الداخلي

• التجربة في صياغة وتحسين العملية قبل الشحن

الهدف هو أداء إنتاج مستقر بعد تسليم القالب.

مواصفات العفن

• نوع المنتج: قالب حقن بلاستيكي مخصص لمنتجات 3C

• فولاذ العفن: S136 (اختياري: 1.2343ESR / NAK80 الخ)

• مواد المنتج: ABS / TPU / TPR / غيرها من البلاستيك المحدد

• نوع البوابة: بوابة جانبية / بوابة فرعية / بوابة نقطة دبوس / بوابة مروحة / بوابة مباشرة

• نظام الركض: الركض الساخن أو الركض البارد

• قاعدة العفن: LKM / HASCO / DME / FUTABA

• عمر العفن: يصل إلى 1،000000 لقطة (اعتمادا على الهيكل والمواد)

• صيغ الرسم المدعومة: STP / STEP / IGS / PRT / X_T

• MOQ: 1 مجموعة

قدرات التصنيع

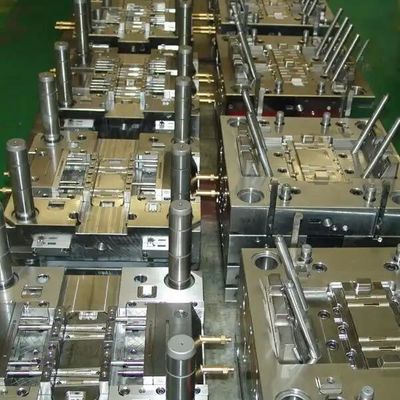

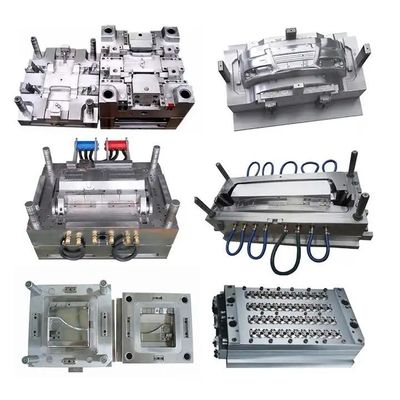

نحن ننتج القوالب ذات التجويف الواحد والمتعددة التجويف وفقا لمتطلبات العملاء.

• الحجم الأقصى للقالب: 2500 × 2000 × 1500 مم

• دقة التصنيع: ± 0.005 ملم

• دقة الحقن: ±0.03 ملم

• وقت التسليم: 25-45 يومًا حسب تعقيد القالب

المعدات الدقيقة الداخلية تشمل:

• مراكز التصنيع CNC

• أجهزة EDM ومرآة EDM

• آلات قطع الأسلاك

• آلة قياس التنسيقات (CMM)

جميع القوالب تخضع للتفتيش الأبعاد والصب التجريبية قبل الشحن.

سير العمل للمشروع

1. مراجعة بيانات المنتج وتحليل DFM

2. تأكيد تصميم هيكل العفن

3. تحضير الصلب و معالجة الصلب

4. التشطيب الدقيق ومعالجة EDM

5. تجميع العفن وتثبيته

6. اختبار العفن وتحسين المعلمات

7. التفتيش النهائي والتسليم

هذه العملية المنظمة تحسن نسبة نجاح التجربة الأولى وتقلل من مخاطر الإنتاج.

لماذا تعمل معنا

• الخبرة في صناعة القوالب الحقنية عالية الدقة للمنتجات 3C

• استخدام S136 ومواد العفن عالية الجودة

• دقة معالجة مستقرة مع معدات داخلية

• تصنيع القالب الكامل وإدارة سلسلة التوريد

• دعم فني بعد البيع لمدة سنة واحدة

تركيزنا هو على تقديم القوالب التي تعمل بشكل موثوق في الإنتاج الضخم.

الأسئلة الشائعة التقنية

السؤال 1: لماذا يوصى بفولاذ S136 للقوالب 3C؟
يقدم S136 مقاومة جيدة للتآكل وقابلية ممتازة للتلميع ، مما يجعله مناسبًا لأجزاء بلاستيكية ذات مظهر عالي ودقة عالية.

س2: هل يمكن دعم مواد بلاستيكية مختلفة مثل ABS و TPU و TPR؟
أجل، تصميم القالب وتكوين الجهاز تم تحسينه حسب خصائص المادة

س3: هل تصميم القالب متعدد التجويف متاح؟
نعم، كل من التكوينات ذات التجويف الواحد والمتعددة التجويف مدعومة بناءً على حجم الإنتاج

س4: كيف يتم التحكم بدقة التصنيع؟
من خلال معالجة CNC الدقيقة (± 0.005 مم) ، والتحكم المستقر في التجميع ، والتحقق من الأبعاد قبل صب التجربة.

س5: هل تقدمون الدعم بعد تسليم القالب؟
نعم، المساعدة التقنية ودعم تحسين القالب متوفرة بعد الشحن

اطلب اقتباس

للحصول على اقتباسالعفن المحقن البلاستيكي لمنتجات 3Cمن فضلكم:

• ملفات المنتجات ثلاثية الأبعاد

• مواصفات مواد البلاستيك

• متطلبات التشطيب السطحي

• حجم الإنتاج السنوي المتوقع

• وقت التسليم المستهدف

فريقنا الهندسي سيقوم بتقييم بياناتك و يقدم اقتراحاً مفصلاً للقالب
