قالب حقن منتجات 3C دقيق | أدوات مصممة حسب الطلب

نظرة عامة على المنتج

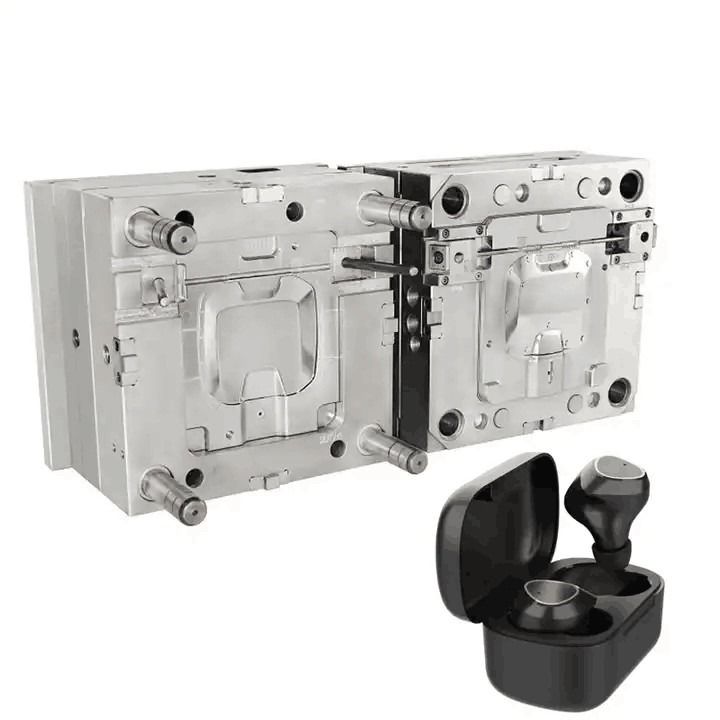

نحن متخصصون في تصميم وتصنيعقوالب حقن مخصصة لأغلفة بلاستيكية لسماعات الأذن بتقنية البلوتوث، والتي تستخدم على نطاق واسع في منتجات الإلكترونيات الاستهلاكية 3C.

تتميز أغلفة سماعات الأذن بتقنية البلوتوث بأنها مكونات مدمجة وحساسة للمظهر وتتطلب:

• دقة أبعاد عالية للتجميع الداخلي

• أسطح تجميلية نظيفة للمناطق الخارجية المرئية

• سمك جدار ثابت لتوازن القولبة

• أداء موثوق به في الإنتاج بكميات كبيرة

هذا النوع منقوالب حقن منتجات 3Cيتم تطويره بدقة وفقًا لبيانات العميل ثلاثية الأبعاد والمواصفات الفنية، ويشمل تصميم القالب، والتصنيع الدقيق، والتجميع، والتحقق من التجربة.

هدفنا هو تقديم قوالب لا تجتاز العينات فحسب، بل تعمل أيضًا بثبات في الإنتاج الضخم.

سيناريوهات التطبيق

يستخدم قالب الحقن المخصص هذا عادةً لـ:

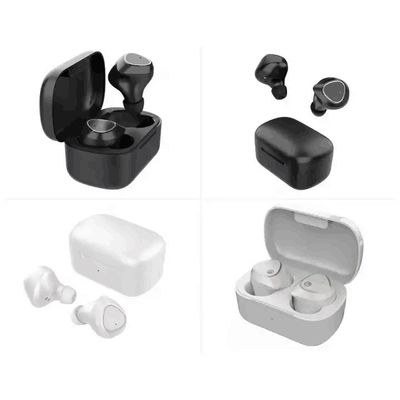

• سماعات أذن بتقنية البلوتوث بأغلفة بلاستيكية

• أغلفة سماعات الأذن اللاسلكية الحقيقية (TWS)

• مكونات علبة الشحن

• أغلفة إلكترونيات استهلاكية دقيقة صغيرة

• أجزاء بلاستيكية 3C حساسة للمظهر

تتطلب هذه المنتجات تحكمًا صارمًا في التفاوتات وجودة سطح متسقة.

التركيز الهندسي الرئيسي للقالب

تختلف قوالب الحقن لأغلفة سماعات الأذن بتقنية البلوتوث عن القوالب الصناعية العامة.
تكمن التحديات الرئيسية فيالتحكم في المظهر، والملاءمة الدقيقة، وإدارة التشوه.

1) التحكم في السطح التجميلي

أغلفة سماعات الأذن هي أجزاء خارجية مرئية. حتى العيوب السطحية الطفيفة غير مقبولة.

• موضع بوابة محسّن لتقليل خطوط اللحام

• تدفق متوازن للتحكم لتقليل علامات الانكماش

• تلميع تجويف دقيق أو تشطيب نسيجي

• محاذاة خط الفصل الدقيقة لمنع الوميض

استقرار السطح أمر بالغ الأهمية للإلكترونيات الاستهلاكية.

2) الملاءمة الدقيقة والدقة الهيكلية

يجب تجميع الغلاف بدقة مع لوحات الدوائر المطبوعة، ومكبرات الصوت، والبطاريات، والمكونات الداخلية.

• تحكم دقيق في الأبعاد للميزات الداخلية

• تصميم هيكل إغلاق مناسب

• تعويض الانكماش أثناء تصميم القالب

• محاذاة قالب مستقرة للحفاظ على تفاوت التجميع

يعتمد عائد التجميع بشكل مباشر على دقة القالب.

3) التحكم في الجدران الرقيقة والتشوه

غالبًا ما تتميز أغلفة سماعات الأذن بتقنية البلوتوث بهياكل جدران رقيقة.

• نظام عدّاء وبوابة متوازن

• تخطيط تبريد محسّن

• التحكم في الإجهاد أثناء الملء

• تحليل Moldflow عند الحاجة

الهدف هو الحفاظ على الاستقرار البعدي بعد القولبة.

مواصفات القالب

• نوع القالب: قالب حقن مخصص لمنتجات 3C

• مادة المنتج: بلاستيك (حسب مواصفات العميل)

• نوع البوابة: بوابة جانبية / بوابة فرعية / بوابة نقطة / بوابة مروحة / بوابة مباشرة

• نظام العدّاء: عدّاء ساخن أو عدّاء بارد

• مادة القالب: 1.2343 ESR / NAK80 / S136 أو ما يعادلها

• قاعدة القالب: LKM / HASCO / DME / FUTABA

• عمر القالب: يصل إلى 1,000,000 دورة (حسب المادة والتصميم)

• تنسيق الرسم المدعوم: STP / STEP / IGS / PRT / X_T

• الحد الأدنى للطلب: مجموعة واحدة

قدرات التصنيع

تدعم منشأة الأدوات لدينا قوالب 3C ذات التجويف الواحد والمتعدد التجويفات.

• الحد الأقصى لحجم القالب: 2500 × 2000 × 1500 مم

• دقة التصنيع: ±0.005 مم

• دقة الحقن: ±0.03 مم

• وقت التسليم: 25-45 يومًا، حسب تعقيد القالب

تشمل المعدات الداخلية:

• مراكز تصنيع CNC عالية الدقة

• آلات EDM و EDM المرآة

• آلات قطع الأسلاك

• جهاز قياس الإحداثيات (CMM)

يخضع كل قالب لفحص الأبعاد وتجربة القولبة قبل التسليم.

سير عمل المشروع

1. مراجعة البيانات ثلاثية الأبعاد وتحليل DFM

2. تأكيد تصميم هيكل القالب

3. تحضير الفولاذ والتصنيع الخشن

4. التصنيع الدقيق و EDM

5. تجميع القالب والتركيب

6. تجربة القالب وتحسين المعلمات

7. الفحص النهائي والشحن

يقلل سير العمل المنظم هذا من تكرارات التجربة ويحسن جودة اللقطة الأولى.

لماذا العمل معنا

• خبرة في القوالب الدقيقة للإلكترونيات الاستهلاكية 3C

• الإلمام بالأجزاء المدمجة والحساسة للمظهر

• تصنيع مستقر مدعوم بمعدات دقيقة داخلية

• اتصال فني واضح طوال المشروع

• دعم ما بعد البيع لمدة عام واحد

نحن نركز على القوالب التي تعمل بشكل موثوق في الإنتاج، وليس فقط على الموافقة الأولية.

أسئلة وأجوبة فنية

س 1: كم عدد تجارب القالب المطلوبة عادة قبل الإنتاج الضخم؟
يعتمد عدد التجارب على تعقيد المنتج ومتطلبات المظهر. مع مراجعة DFM المناسبة والتقييم الهيكلي، يمكن تحسين معدل نجاح التجربة الأولى بشكل كبير.

س 2: هل يمكنك التحكم في العيوب التجميلية مثل خطوط اللحام وعلامات الانكماش؟
نعم. يتم تحسين تصميم البوابة، وتوازن التدفق، وتشطيب التجويف أثناء تصميم القالب لتقليل العيوب المرئية. يتم إجراء تلميع السطح أو التحكم في النسيج وفقًا لمعايير المظهر.

س 3: هل تدعمون تشطيبات الأسطح عالية اللمعان أو المنسوجة؟
نعم. يمكن تلميع أسطح التجويف بشكل مرآة أو نسجها بناءً على مواصفات العميل.

س 4: هل يمكن تصميم هذا القالب كقالب متعدد التجويفات؟
نعم. اعتمادًا على حجم الإنتاج وحجم الجزء، يتم دعم تكوينات التجويف الفردي والمتعدد.

س 5: هل يتوفر دعم فني لما بعد البيع؟
نعم. نقدم المساعدة الفنية لتحسين المعلمات وإجراء التعديلات اللازمة على القالب بعد التسليم.

طلب عرض أسعار

لتلقي عرض أسعار لـقالب حقن مخصص لغلاف بلاستيكي لسماعات الأذن بتقنية البلوتوث، يرجى تقديم:

• ملفات المنتج ثلاثية الأبعاد (STP / STEP / IGS، إلخ.)

• مواصفات المواد

• متطلبات تشطيب السطح

• حجم الإنتاج المتوقع

• المهلة الزمنية المستهدفة

سيقوم فريق الهندسة لدينا بمراجعة بياناتك وتقديم اقتراح قالب مفصل.
