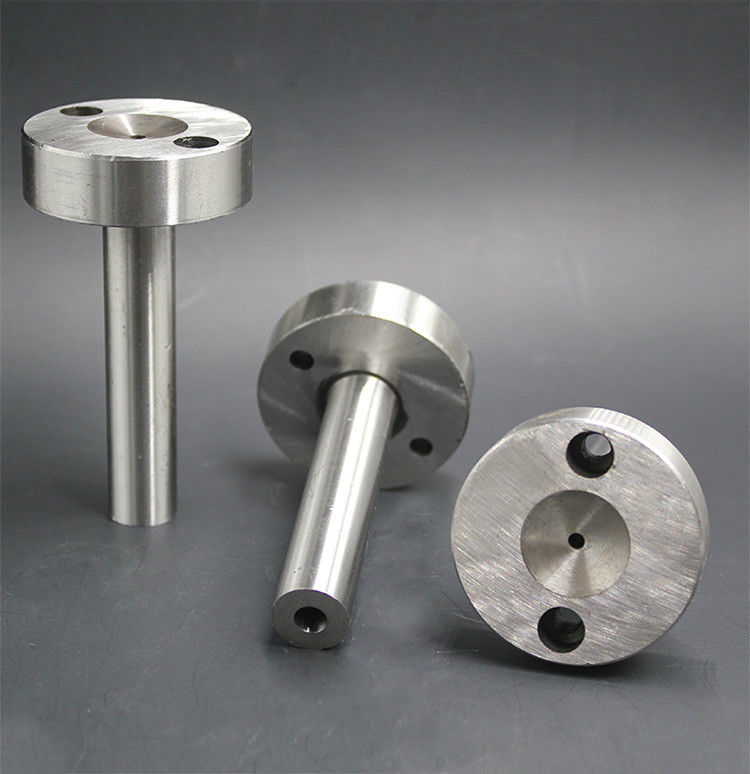

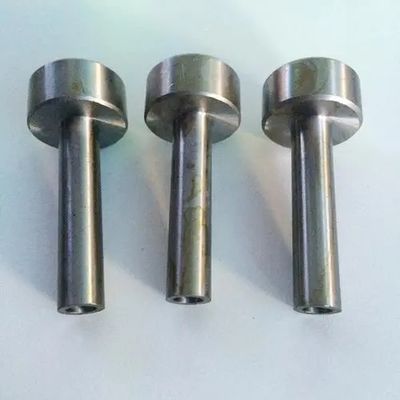

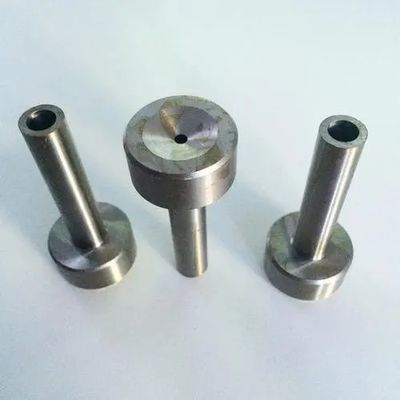

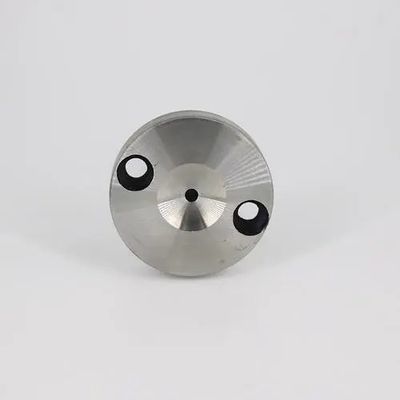

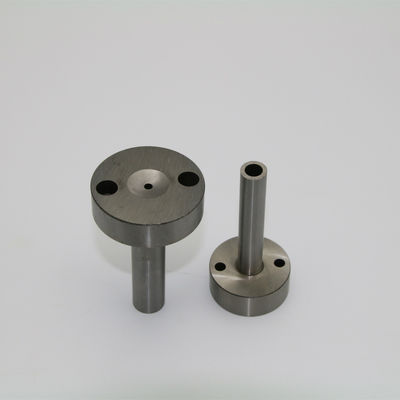

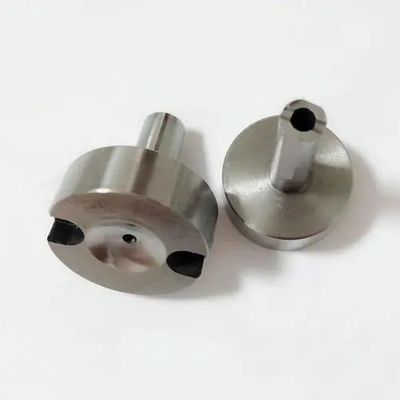

وحدة SKD61 للقلب المنزلق

أجزاء القالب القابل للطي لنظم القالب بالحقن عالية الحمل

لمحة عامة عن المنتج

الـوحدة SKD61 للقلب المنزلقهو عنصر حيوي حاسم يستخدم في القوالب الحقنية التي تتطلب عمل جانبي أو إطلاق داخلي.

هذه الوحدات تتكامل عادة في:

• آليات الانزلاق الجانبي

• أنظمة إزالة الأجزاء المطوية

• مجموعات القلب القابل للطي

• مقاطع القالب الهيكلية ذات الحمولة العالية

المصنوعة منSKD61 الصلب المقطوع بالحر، تم تصميم وحدة القلب المنزلق لتحمل الحركة الميكانيكية المتكررة، والإجهاد المحلي، ودورات الإنتاج الطويلة دون عدم استقرار الأبعاد.

هذا المكون ينتج بدقة علىأساس مبني على الطباعة، وضمان التوافق مع الهياكل القالب العميل.

يتم تطبيق أنظمة القلب المنزلق عادة في القوالب ل:

• مكونات بلاستيكية للسيارات

• أغطية الأجهزة الطبية

• أغلفة للتغليف مع خيوط داخلية

• الأجزاء الهيكلية التقنية 3C

• القوالب عالية الدقة مع حركة جانبية

في هذه التطبيقات ، دقة الحركة ومقاومة الارتداء أكثر أهمية من قيم القسوة البسيطة.

المنطق المادي لماذا SKD61

يتم اختيار SKD61 (الصلب المقطوع بالحر) لخصائصه المتوازنة:

• مقاومة جيدة للتعب الحراري

• صلابة عالية للصدمات

• صلابة ثابتة بعد المعالجة الحرارية

• مقاومة الشقوق تحت الحمل الدوري

نطاق صلابة العمل النموذجي:
5860 HRC، قابلة للتعديل على أساس التطبيق.

المعالجة الحرارية المتساوية وتخفيف الإجهاد ضرورية للحفاظ على استقرار الأبعاد أثناء التشغيل.

تركيز الهندسة

وحدات القلب المنزلق ليست أجزاء ثابتة. إنها تعمل تحت الاحتكاك المنزلق والحمل الجانبي.
الأداء يعتمد علىالتحكم في الهندسة، حالة السطح، وتوازن الصلابة.

1) التكيف الدقيق والمواءمة

وتشمل مجالات الرقابة الرئيسية:

• التوازي بين الوجوه المنزلقة

• عمودية على أسطح التثبيت

• التركيز عند الاقتضاء

• معدل التسامح الأبعاد يصل إلى ± 0.002 مم

يضمن التركيب الصحيح حركة سلسة ويقلل من ارتداء اللمسات غير المتساوية.

2) حالة السطح وإدارة الاحتكاك

التشطيب المعتاد للسطح:
Ra 0.6 (يمكن تخصيصه)

علاجات اختيارية:

• النيترات

• طلاءات TiN / TiCN / AlTiN

• أكسيد الأسود

هندسة السطح تقلل من معامل الاحتكاك وتحسن مقاومة الارتداء في القوالب ذات الدورة العالية.

3) ارتداء التوزيع و عمر الخدمة

خبرة في وحدات الشريحة:

• حركة متكررة للأمام والخلف

• ضغط الاتصال على أسطح الدليل

• حمل الصدمة أثناء إغلاق القالب

الهندسة المثلى ونسبة القسوة إلى الصلابة المسيطرة تقلل من الشظايا وتطيل فترات الخدمة.

المواصفات التقنية

• نوع المنتج: وحدة الـ slide core / مكون القالب القابل للطي

• المادة: SKD61

• صلابة: 5860 HRC (يمكن تخصيصها)

• معدل التسامح الأبعاد: ± 0.002 ملم (المناطق الحرجة)

• تصفية السطح: Ra 0.6 أو المتطلبات المحددة

• معالجة السطح: النيترات / طلاء PVD اختياري

• نوع التصنيع: حسب الطلب (صنع حسب الطلب)

• التفتيش: فحص مقاسي كامل قبل الشحن

قدرة التصنيع

المعالجة الدقيقة تشمل:

• معالجة CNC

• أجهزة التصوير الإلكتروني و أجهزة التصوير الإلكتروني المرآة

• نظام إدارة الكهرباء بالأسلاك

• طحن السطح

• طحن أسطواني

• تفتيش CMM

يتم طحن الأسطح المنزلقة الحرجة لضمان الاستقرار الهندسي والتكرار طويل الأجل.

الجودة و القدرة على التكرار

يتم التحقق من كل وحدة من:

• توزيع القسوة

• الامتثال الأبعاد

• سلامة السطح

• الموازنة الوظيفية

يتم تصنيع الطلبات المتكررة بنفس المواصفات الأساسية لضمان قابلية الاستبدال.

صناعة المعدات الأولية / التصنيع حسب الطلب

نحن ننتج وحدات السلائد القلبية وفقاً صارمة:

• رسومات العملاء (2D / 3D)

• متطلبات صلابة محددة

• معالجات طلاء محددة

• تكامل هيكل القالب المحدد

يتم دعم كل من التصاميم المخصصة والمتوافقة مع المعايير.

الأسئلة الشائعة التقنية

السؤال 1: لماذا لا تستخدم الصلب ذو القسوة العالية؟
قد تقلل الصلابة المفرطة من الصلابة. يوفر SKD61 توازنًا يقلل من خطر الكسر تحت الحمل الدوري.

السؤال 2: هل يمكن للطلاء أن يحل محل النيترات؟
تُحسن الطلاءات مقاومة ارتداء السطح، ولكن صلابة الروك والمعالجة الحرارية لا تزال أساسية.

السؤال 3: كيف يتم ضمان سلاسة الانزلاق؟
من خلال التشطيب السطحي المسيطر عليه، التوازي، والتركيب الدقيق لمكونات التزاوج.

س4: هل تُدعم تطبيقات السيارات ذات الدورة العالية؟
نعم، المكون مناسب للصقاقات ذات الحجم الكبير مع اختيار المواد والمعالجة السطحية المناسبة

س5: هل التخصيص الكامل متاح؟
نعم، جميع وحدات السلائد يتم تصنيعها وفقاً لرسومات العملاء

طلب اقتراح فني

الرجاء تقديم:

• رسومات ثنائية أو ثلاثية الأبعاد

• متطلبات القسوة

• تفضيل معالجة السطح

• تفاصيل التطبيق (سرعة الدورة، نوع المواد)

فريقنا الهندسي سيقوم بمراجعة مواصفاتك ويقدم اقتراح تصنيع
