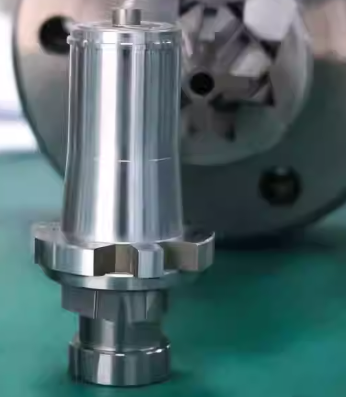

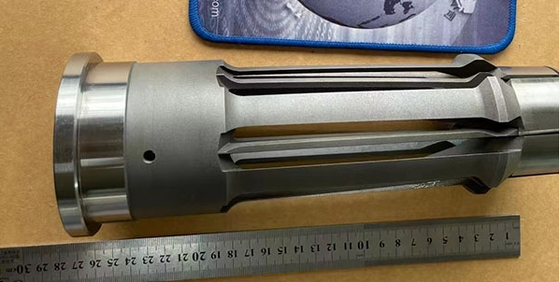

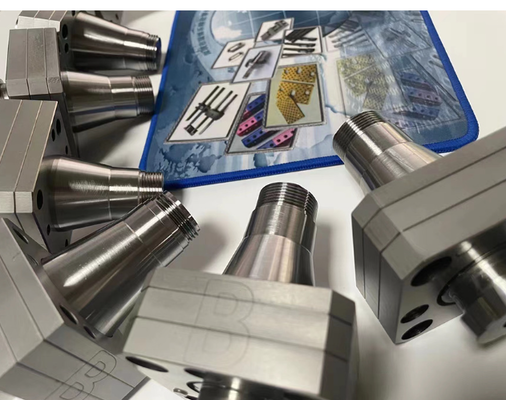

النواة التلسكوبية. حل صناعة الدقة للقطع الداخلية المعقدة
لمحة عامة عن المنتج
أالنواة التلسكوبيةهو عنصر تشكيل متحرك يستخدم في القوالب الحقنية لتشكيلالتقطيعات الداخلية، التفاصيل الملائمة، القذائف الداخلية، التجاويف الداخلية العميقة وغيرها من الخصائص الداخلية المعقدةالتي لا يمكن إطلاقها بسلاسة بواسطة قلب ثابت أو نظام طرد عادي.
أثناء التشكيل ، تمتد النواة التلسكوبية لتشكيل الهندسة الداخلية المطلوبة. أثناء فتح القالب ، فإنها تتراجع أو تتحرك إلى الوراء لخلق مساحة لإطلاق جزء آمن.هذه الآلية تساعد على منع تلف المنتج أثناء إزالة القالب وتحسين استقرار القالب في التطبيقات الدقيقة.
بالنسبة للمنتجات ذات الهياكل الداخلية الصعبة، فإن النواة التلسكوبية ليست مجرد جزء من القالب.محلول إزالة التشكيلمما يساعد على ضمان إطلاق نظيف، جودة أفضل للجزء، وإنتاج أكثر موثوقية.
التطبيقات والاستخدامات
يتم استخدام النواة التلسكوبية بشكل رئيسي فيالقوالب الحقنية مع قطع أو هياكل داخلية معقدةخاصة بالنسبة للأجزاء التي لا يمكن إزالتها بسلاسة عن طريق الطرد المستقيم القياسي.
| نوع العفن |
تطبيقات نموذجية |
| أشكال الغطاء |
تستخدم للقبعات التي لا يمكن التلاعب بها، والقبعات ذات القمم المنقلبة، والقبعات ذات ميزات قفل داخلية خاصة أو هياكل داخلية معقدة. |
| القوالب الطبية الدقيقة |
مناسبة لأجزاء بلاستيكية طبية صغيرة ذات ميزات عميقة وتفاصيل وظيفية متعددة ومتطلبات قياسية صارمة. |
| القوالب للتغليف التجميلي |
تستخدم عادةً في الأغطية والسدادات الداخلية والأجزاء الوظيفية الصغيرة ومكونات التعبئة والتغليف ذات الهياكل الداخلية القائمة على القفل. |
| صيغ الحقن الدقيقة الصغيرة |
مثالية لتخطيطات القالب المدمجة حيث من الصعب تثبيت المنزلقات التقليدية أو المرفعات. |
| القوالب البلاستيكية ذات القواطع الداخلية أو القضبان الداخلية |
مناسبة للأجزاء ذات الفتحات الداخلية، والجوف العميقة، ومواقف القفل الداخلية، أو الثقوب الداخلية غير النظامية. |
المزايا الوظيفية
| الوظيفة |
الوصف |
| الهياكل المقطوعة تحت المقبض |
تشكل أجزاء داخلية، وأجزاء جانبية، وتفاصيل الارتباط، وميزات خطوة داخلية، ومناطق قفل لا يمكن إطلاقها بواسطة قلب ثابت قياسي. |
| المساعدة في إزالة التشكيل السلس |
ينسحب أثناء فتح القالب لتحرير المساحة قبل الإطاحة ، مما يساعد الجزء على التفكيك بأمان وبسلاسة. |
| الهندسة الداخلية المعقدة |
مناسبة للتجاويف العميقة، والثغرات الداخلية الضيقة، والخطوط الداخلية غير النظامية التي يصعب تشكيلها مع الهياكل الأساسية التقليدية. |
| استبدال الأعمال الجانبية الكبيرة في المساحات الضيقة |
يمكن استخدامه في هياكل القالب المدمجة حيث لا تكون الشرائح الكبيرة أو أنظمة العمل الجانبي المعقدة عملية. |
الهياكل التي تتطلب نواة تلسكوبية
| نوع الهيكل |
لماذا نحتاج إلى مركز تلسكوبي |
| الحلقات الداخلية |
القذف المستقيم لا يمكن أن يطلق الجهاز المصبوب بأمان. |
| القطع الجانبية |
هناك حاجة إلى حركة إضافية لتجنب الوقوف أثناء إزالة الشكل. |
| خصائص التنسيق |
يحمي تفاصيل القفل الحساسة من الأضرار أثناء الإفراج |
| خصائص الخطوة الداخلية |
يسمح بتفكيك آمن من الهندسة الداخلية المتدنية |
| ميزات القفل بالقرب من الخيوط الداخلية |
يمنع التداخل بين المناطق الملفوفة وميزات القفل القريبة. |
فوائد تحسين إزالة القالب
| مشكلة شائعة |
كيف تساعد القلب التلسكوبي |
| الخدوش |
يقلل من تلف السطح عن طريق الانسحاب قبل أن يتم إبعاد الجزء عن النواة. |
| تبييض الإجهاد |
يقلل من القوة المحلية المفرطة أثناء إزالة الشكل. |
| كسر الحافة |
يحمي أجزاء القفل الهشة والحواف الرقيقة. |
| التكسير |
يقلل من خطر الأضرار الهيكلية الناجمة عن الإفراج القسري |
| التمسك |
يخلق مساحة كافية لمنع الجزء من أن يكون محاصرا على النواة. |
| التشوه |
يساعد على إطلاق الجزء بشكل أكثر طبيعية، والحد من التشوه. |
المزايا الرئيسية على المكونات القياسية
بالمقارنة مع التفكيك القسري أو الإجراءات الجانبية الضخمة ، يوفر النواة التلسكوبية:
- إزالة التشكيل الأكثر موثوقية بالنسبة للهندسة الداخلية الصعبة
- خطر أقل من الخدوش أو الشقوق أو التشوهات
- ملاءمة أفضل لهياكل القالب المدمجة والدقيقة
- إطلاق أكثر نظافة للقطع والخصائص الملائمة للاختراق
- تحسين استقرار الإنتاج في التصنيع الجماعي
تعريف فني
النواة التلسكوبية هيجزء محرك للقلب الذي يمتد لتشكيل الجزء ويتراجع للسماح بإزالة التشكيل الآمنإنه ليس إدراج قالب ثابت قياسي ولكن بدلاً من ذلك إدراج متحرك ، مكون القالب القابل للاستقبال ، أو جزء من آلية إزالة القالب.
فوائد المنتج
- مناسبةالقطع الداخلية والهندسة الداخلية المعقدة
- التراجع أثناء فتح القالب لتحسين إطلاق الجزء
- يقلل من الخدوش و علامات الإجهاد و كسر الحواف و الشقوق و التشوه
- مثاليتصاميم القوالب الصغيرة والدقيقة والتي تقتصر على المساحة
- يمكن أن تحل محل أنظمة العمل الجانبي الأكبر في بعض التطبيقات المحلية
- يحسن اتساق القالب ونوعية الجزء النهائي
- مناسبة لأشكال الغطاء، والأشكال الطبية، وأشكال التعبئة التجميلية، وأشكال الحقن الدقيقة الأخرى
الصناعات الموصى بها
صناعة التعبئة والتغليفللقبعات والإغلاقات ومكونات التعبئة والتغليف مع ميزات قفل داخلية أو تفاصيل داخلية معقدة.
الصناعة الطبية:لأجزاء بلاستيكية طبية دقيقة مع قطع وظيفية، فتحات داخلية، أو هياكل عميقة صغيرة.
صناعة التعبئة والتغليف التجميلي:للغطاءات والسدادات ومكونات التغليف الزخرفية التي تتطلب هندسة معقدة ومظهر جيد.
مكونات بلاستيكية دقيقة:لأجزاء هندسية مضغوطة حيث يجب أن يتم صياغة الخصائص الداخلية بدقة وإطلاقها بأمان.
الأسئلة الشائعة
ما هي النواة التلسكوبية المستخدمة في القوالب الحقنية؟
يتم استخدامه لتشكيل التقطيعات الداخلية ، والتفاصيل المناسبة ، والخطوط الداخلية ، وغيرها من الهياكل الداخلية المعقدة التي لا يمكن إطلاقها بواسطة نواة ثابتة قياسية.
كيف يعمل النواة التلسكوبية؟
يمتد أثناء التشكيل لتشكيل الميزة ويتراجع أثناء فتح القالب لخلق مساحة خالية للفك السلس والآمن.
هل النواة التلسكوبية هي نفسها مثل إدراج العفن القياسي؟
لا. يمكن اعتبارها إدراجًا متحركًا ، ولكنها تصنف بدقة أكبر على أنها قلب متحرك أو جزء من آلية التفكيك.
ما هي أنواع القوالب التي تستخدم عادةً النواة التلسكوبية؟
يتم استخدامها عادة في القوالب القبّعة، والقوالب الطبية، وقوالب التعبئة والتغليف التجميلي، وقوالب الحقن الدقيقة الأخرى ذات الأجزاء الداخلية أو الهياكل الداخلية الصعبة.
هل يمكن للنواة التلسكوبية أن تحل محل الشريحة؟
في بعض التطبيقات المحلية أو محدودة المساحة، نعم. يمكن أن تحل محل جزء من شريحة أو وظيفة العمل الجانبي، اعتمادا على هندسة المنتج وتصميم القالب.
دعم التصنيع حسب الطلب
مع خبرة واسعة فيمكونات القالب المخصصة وأجزاء القالب الدقيق، يمكن تصنيع النواة التلسكوبية وفقًا لهيكل المنتج، وتصميم القالب، ومتطلبات الأبعاد.
إذا كان دورك يتضمنقطع داخلية، خروقات داخلية، تجاويف عميقة أو خصائص صعبة الإفراج.، يمكن أن يساعد حل الأساس التلسكوبي المخصص في تحسين أداء القالب ، جودة الجزء ، وموثوقية الإنتاج.
اطلب اقتباس
أبحث عنقلب تلسكوبي دقيقلأشكال الغطاء، والأشكال الطبية، وأشكال التغليف التجميلي، أو المكونات البلاستيكية المخصصة؟
