الدقة التجويف إدراج & غطاء للقالب حقن البلاستيك
أإدخال التجويف و الغطاءالمجموعة هي مجموعة من مكونات القالب الدقيقة المستخدمة لتشكيل الهندسة الحرجة مع تحسين قابلية القالب للخدمة والاستقرار على المدى الطويل.إدخال التجويفيخلق الأسطح الخارجية أو الوظيفية الرئيسية للجزء المصبوب، في حين أنأكماميوفر التوجيه والحماية والمساحة المتحكم فيها حول مكونات التزاوج، مما يساعد على الحفاظ على محاذاة قابلة للتكرار والحد من التآكل في الإنتاج ذو الدورة العالية.
نحن ننتجأداة إدخال وغطاء مخصصةللصقيع الذي يتطلب تساهلات ضيقة، إغلاق نظيف، وجودة قطعة ثابتة، ونحن نركز على الأساسيات:دقة البيانات، والتحكم في التكيف، والتشطيب السطحي، والصلابة، والتبادللذلك يمكن استبدال الإدراجات بسرعة وأداءها بشكل متسق عبر القوالب متعددة التجاويف.
وصف المنتج

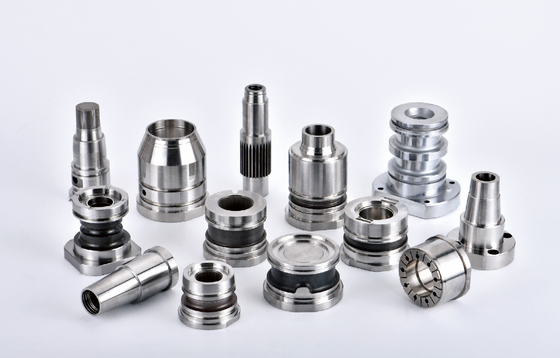

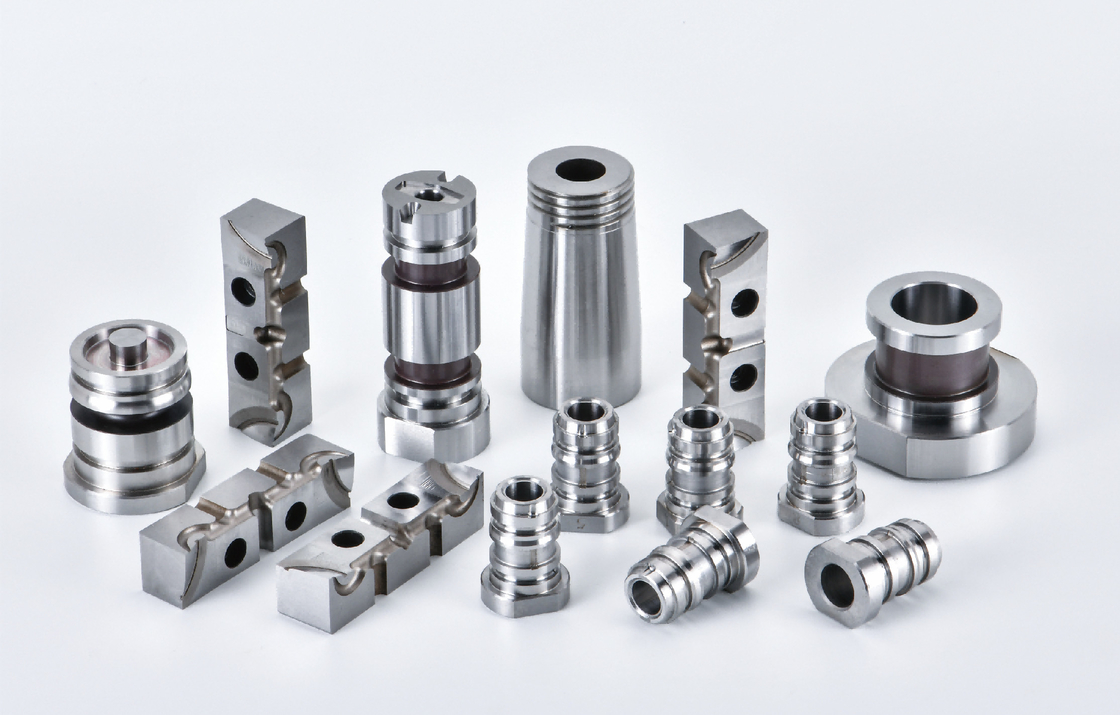

أإدخال التجويفهو عنصر تشكيل قابل للتغيير مثبت على جانب التجويف (نصف ثابت) أو متكامل في لوحة تجويف لتشكيل الخصائص الخارجية للجزء المصبوب.يسمح استخدام الإدراجات لصناع القوالب باستبدال المناطق المعرضة للاضطرابات أو المناطق الحرجة للتصميم دون إعادة عمل كتلة القالب بالكامل.
أأكمام(غالبا ما تستخدم كعنصر توجيه أو حماية) عادة ما تكون مقترنة مع عنصر دبوس / جوهر / واجهة لتحقيق الاستقرار في الحركة ، وإدارة التآكل ، والحفاظ على ملائمة خاضعة للرقابة على مدار دورات الإنتاج الطويلة.اعتمادا على تصميم القالب، يمكن أن تساعد الأكمام أيضًا في التحكم في سلوك الإغلاق وتقليل الإزعاج عند الأسطح المنزلقة.
الوظائف النموذجية
- الحفاظ على الدقةأداء الإغلاق والختم(تعتمد على التصميم)
- تحسينكفاءة صيانة العفنمن خلال المكونات القابلة للاستبدال
- حماية المناطق ذات الارتداء العالي و تمديد عمر الخدمة للقالب
- دعم التجميع المستقر من خلال البيانات والواجهات الخاضعة للرقابة
- توفير أداء متسق عبر الأدوات متعددة التجاويف
خصائص التصميم المشتركة
- تحديد مكان الكتفين/قطر لتركيب قابل للتكرار
- مناطق التشكيل عالية الجودة على إدراج التجويف (كما هو محدد)
- الأسطح الموجهة للأكمام مع المناطق المتحكم فيها والمساحات المحددة للاستنزاف
- الخراطيم الاختيارية أو الموانئ أو ميزات الواجهة لكل تصميم قالب
المواد والمعالجات
يعتمد اختيار المواد على خطر التآكل ، وظروف الارتداء ، ومستوى البوليش المطلوب ، وعدد الدورات المتوقعة.الخيارات النموذجية تشمل الفولاذ القالب المقاوم للصدأ لمقاومة التآكل واستقرار البولنديةيمكن استخدام المعالجة الحرارية والطلاء الاختياري لتلبية متطلبات المتانة والإفراج.
التطبيقات
يتم استخدام مكونات الإدراج الجوفي والغلاف فيصيغ حقن البلاستيكمن أجل:
- تصاميم القوالب القائمة على الإدراج التي تتطلب مقاطع تشكيل قابلة للاستبدال
- القوالب ذات الدورة العالية التي تهتم بسرعة إدارة التآكل والصيانة
- أدوات متعددة التجاويف التي تتطلب أداء متسق من تجويف إلى تجويف
- برامج تجديد العفن واستبدال قطع الغيار
- القوالب ذات الإغلاق الضيق أو واجهات الدقة التي تتطلب تناسبًا ثابتًا
(تختلف المنتجات الصبغية الدقيقة حسب تصميم العميل، ونحن تصنيع إلى الرسومات والهندسة المعمارية القالب الخاص بك.)
قدرات الدقة والتصنيع
غالبًا ما تتطلب إدراجات الأجسام والغلافات ملائمات ضيقة ووجهات مهمة في النهاية ، خاصة في مناطق الإغلاق وتشكيل المناطق.
عمليات التصنيع
- طحن / تحويل CNC الدقيق للملفات الشخصية والواجهات
- طحن الأجزاء الحرجة من الأجزاء، والحفر، والخزين
- EDM / سلك EDM للهندسة الخاصة والاميزات الحادة (حسب الحاجة)
- تنسيق المعالجة الحرارية للصلابة واستقرار الأبعاد
- التلميع/التشطيب الدقيق للأسطح التشكيلية
- تحديد التطابق والاتساق للطلبات متعددة الأجوف
ضوابط الجودة الرئيسية
- التصنيع القائم على البيانات للتركيب المتكرر والتبادل
- التحكم في تساهل التركيب بين واجهات الغطاء ومكونات التزاوج
- إدارة التشطيب السطحي للمناطق التي يتم تشكيلها والمنطقة المنزلقة
- التحكم في السطحية/الموازية، عند الاقتضاء لإغلاق القالب وإغلاقه
- فحص الاتساق عبر قطع متعددة (اختيارات أخذ العينات أو فحص بنسبة 100%)
التفتيش والتوثيق
- تقارير التفتيش الأبعاد المتاحة (الميزات الرئيسية أو التقرير الكامل)
- شهادات المواد وسجلات المعالجة الحرارية عند الطلب
- خيارات وضع علامة على الأجزاء وتتبعها لإدارة المجموعات
قيمة العملاء لصيانة العفن القائمة على الإدراج
صيانة أسرع وأوقات انقطاع أقل
تسمح الأدراج والغطاءات التي يمكن استبدالها باستبدال مستهدف دون إعادة صناعة كتلة القالب الكبيرة ، مما يحافظ على مواعيد الإنتاج مستقرة.
استمرارية الجزء الأفضل على الجولات الطويلة
يقلل التوقيتات الخاضعة للسيطرة وواجهات التلائم المستقرة من الاختلاف الذي يمكن أن يؤدي إلى الوميض أو عدم التطابق أو الانجراف الأبعادي.
حياة عفن أطول مع حماية التآكل
الأكمام تحمي مناطق التوجيه والواجهات المعرضة للاضطرابات، مما يساعد على تقليل الإزعاج وتوسيع فترات الخدمة.
أداء إنتاج أكثر توقعًا
التشطيب عالي الجودة والصلابة الصحيحة تحسن استقرار الإفراج وتقلل من التوقف غير المتوقع.
ما نحتاجه من أجل الاقتباس
من أجل اقتباس الدعامات والغطاءات بالتحديد، يرجى تقديم:
- 3D CAD (STEP/IGES) والرسومات 2D (PDF/DWG)
- قائمة المكونات والكمية (إدراج + غلاف، عدد المجموعات)
- متطلبات المواد (أو ظروف التشغيل لتوصية)
- المعالجة الحرارية/مواصفات القسوة المستهدفة
- متطلبات التشطيب السطحي (Ra / مستوى التلميع لمنطقة التشكيل)
- التسامحات الحرجة (التواريخ، والتناسبات، وأبعاد الإغلاق، والإفرازات إذا كان ذلك مناسباً)
- تفاصيل واجهة العفن (تحديد قطرها / أكتافها ، طريقة الاحتفاظ ، أحجام التزاوج)
- الحاجة إلى التفتيش/ الوثائق (معلومات التفتيش، شكل التقرير، أخذ العينات مقابل التفتيش بنسبة 100%)
- وقت التنفيذ ومتطلبات التعبئة والتغليف
إذا كانت هذه أجزاء استبدالية، فإن توفير لوحة التزاوج وأبعاد واجهة المكونات يساعد على ضمان التوافق بين الطائرات.
الأسئلة الشائعة
عامة
هل تصنعون بالشكل المطلوب من رسومات العملاء؟
نعم، نحن ننتج وفقاً للرسومات، والإرشادات والإرشادات، وإذا لم يتم تحديد التسامحات، يمكننا اقتراح خطة التسامح العملية للموافقة.
هل أنت شركة تصنيع أم شركة تجارية؟
نحن مصنع مكونات قالب دقيق مخصص مع معالجة CNC ، EDM (حسب الحاجة) ، طحن ، وإنهاء القدرات.
هل يمكنك تقديم تقارير التفتيش وشهادات المواد؟
نعم، يمكن تقديم تقارير التفتيش الأبعاد وشهادات المواد / المعالجة الحرارية عند الطلب.
القشرة الإدراجية والغلاف المحدد
لماذا تستخدم إدخال تجويف بدلا من معالجة تجويف مباشرة في لوحة القالب؟
يمكن استبدال أو تحديث المناطق المعرضة للكسر أو المنطقة الحرجة للتصميم دون إعادة تصميم اللوحة بأكملها ، مما يقلل من وقت التوقف والتكلفة.
ما هو دور الأكمام في هذا النظام؟
عادة ما يوفر الغلاف إرشادًا وحماية من الارتداء ، والحفاظ على الإفراج المتحكم فيه ومساعدة استقرار الواجهات خلال تشغيل دورة عالية.
هل يمكنك توفير مجموعات متطابقة للقوالب متعددة التجاويف؟
أجل، يمكننا تصنيع مجموعات متطابقة مع تغييرات مُتحكم بها وتوفير بيانات التفتيش للأبعاد الرئيسية
دعوة الهندسة للعمل
أرسلوا رسوماتكم وأشيروا إلى الإغلاقات الحرجة، والمساحات المسموح بها، ومتطلبات التشطيب السطحي.المهندسين لدينا سوف نراجع قابلية التصنيع واقترح خطة الإنتاج لأداء إدراج مستقرة ومدة خدمة طويلة.
