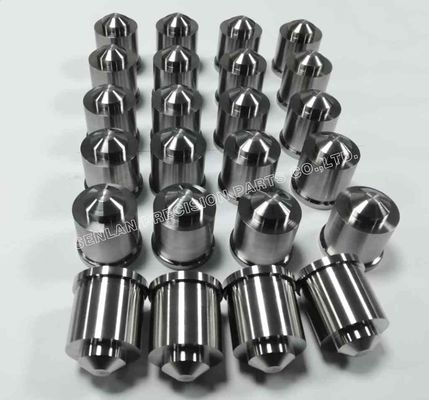

جلب توجيه مصنعة بتقنية CNC لأجزاء قوالب حقن البلاستيك
جلب التوجيه هي مكونات محاذاة دقيقة تعمل مع أعمدة التوجيه (دبابيس القيادة) لضمان إغلاق قوالب الحقن بسلاسة ودقة وتكرار. في قوالب الإنتاج، يقلل التوجيه المستقر من عدم التطابق، ويحمي حواف التجويف/القلب، ويساعد الآليات المتحركة على العمل باستمرار على مدى دورات طويلة.
جلب التوجيه المصنعة بتقنية CNC لدينا هي أجزاء قوالب مخصصة مصنعة وفقًا لرسومات العملاء لتناسب موثوق، انزلاق احتكاك منخفض، وعمر خدمة طويل. نحن نتحكم في الميزات الأكثر أهمية لمكونات التوجيه - ملاءمة القطر الداخلي، الدقة المحورية، تشطيب السطح، والصلابة - بحيث تعمل الجلب باستمرار في كل من بناء القوالب الجديدة وبرامج الاستبدال.
وصف المنتج
جلبة التوجيه هي كم دقيق مثبت في نصف قالب واحد يتزاوج مع عمود توجيه في النصف المقابل. معًا، يتحكمان في المحاذاة أثناء فتح/إغلاق القالب ويقللان من تآكل مكونات القالب باهظة الثمن.
ماذا تفعل جلب التوجيه في قالب الحقن
- الحفاظ على محاذاة دقيقة للقالب أثناء الدورة
- تقليل عدم تطابق خط الفصل وخطر الوميض الناتج عن عدم المحاذاة
- حماية حواف القلب/التجويف وأسطح الإغلاق من تآكل الصدمات
- دعم الأداء المستقر للشرائح، الرافعات، والعناصر المتحركة الأخرى
تصميمات جلب التوجيه الشائعة
- جلب مستقيمة لتوجيه قاعدة القالب القياسية
- جلب ذات شفة لتثبيت آمن وتركيب متكرر
- جلب ذات شطفات توجيهية لاندماج أكثر سلاسة
- تصميمات مخصصة بتفاصيل تثبيت، تشحيم، أو تثبيت محددة
اعتبارات المواد والمعالجة
جلب التوجيه هي مكونات تآكل. يتم اختيار المواد والمعالجة الحرارية لمقاومة التآكل وتقليل الاحتكاك تحت التلامس الانزلاقي المتكرر. اعتمادًا على بيئة القالب، قد تتطلب الجلب أيضًا مقاومة للتآكل أو معالجات سطحية خاصة لتحسين عمر التآكل وتقليل الاحتكاك.
التطبيقات
- بناء قوالب جديدة تتطلب واجهات توجيه دقيقة
- قوالب متعددة التجويف حيث تكون اتساق المحاذاة أمرًا بالغ الأهمية
- قوالب الإنتاج عالية الدورة التي تحتاج إلى مكونات تآكل متينة
- صيانة وتجديد القوالب (جلب استبدال)
- حزم القوالب ذات الشرائح/الرافعات حيث يؤثر استقرار التوجيه على عمر الآلية
القدرات الدقيقة والتصنيع
عمليات التصنيع
- دوران دقيق بتقنية CNC للهندسة الداخلية/الخارجية وهندسة التثبيت
- تجليخ/صقل لتفاوتات داخلية ضيقة وتشطيب السطح
- تنسيق المعالجة الحرارية للصلابة المستهدفة والاستقرار
- تشطيب/تلميع دقيق لتقليل الاحتكاك والتآكل
- معالجات/طلاءات سطحية اختيارية (تعتمد على المشروع)
ضوابط الجودة الرئيسية
- التحكم في ملاءمة القطر الداخلي لمطابقة متطلبات خلوص عمود التوجيه
- الدقة المحورية بين القطر الداخلي والخارجي لمنع التآكل غير المتساوي
- التحكم في تشطيب السطح على الأسطح المنزلقة للحركة السلسة
- التحقق من هندسة التثبيت للتركيب المتكرر
- التحقق من الصلابة (حسب المتطلب المحدد)
الفحص والتوثيق
- تقارير فحص الأبعاد متاحة (الأحجام الرئيسية)
- شهادات المواد وسجلات المعالجة الحرارية عند الطلب
- خيارات علامات التتبع إذا لزم الأمر
قيمة العميل لمحاذاة القالب وعمر التآكل
محاذاة أفضل، جودة جزء أفضل
يقلل التوجيه المتسق من عدم التطابق ويساعد في الحفاظ على استقرار خطوط الفصل.
تآكل أقل على المكونات باهظة الثمن
تحمي جلب التوجيه حواف التجويف/القلب وأسطح الإغلاق من خلال ضمان إغلاق القالب المتحكم فيه.
تشغيل أكثر سلاسة وخدمة أطول
يقلل التركيب الصحيح وتشطيب السطح من الاحتكاك والاحتكاك، مما يطيل عمر الجلبة والعمود.
انخفاض وقت التوقف عن العمل
تم تصميم الجلب ليتم استبدالها، مما يساعد على استعادة محاذاة القالب بسرعة أثناء الصيانة.
ما نحتاجه للاقتباس
- رسم ثنائي الأبعاد (PDF/DWG) و/أو CAD ثلاثي الأبعاد (STEP/IGES)
- الكمية والمهلة الزمنية المطلوبة
- نوع الجلبة (مستقيمة/ذات شفة/مخصصة) وهيكل التثبيت
- الأبعاد الحرجة: القطر الداخلي، القطر الخارجي، الطول، تفاصيل الشفة (إن وجدت)
- متطلب الملاءمة مع عمود التوجيه (مواصفات الخلوص إذا تم تحديدها)
- متطلب المادة (أو ظروف التشغيل للتوصية)
- متطلب المعالجة الحرارية/الصلابة
- متطلب تشطيب السطح للأسطح المنزلقة
- احتياجات الفحص/التوثيق (تنسيق التقرير، التتبع)
إذا كنت تستبدل جلبة موجودة، فإن مشاركة قطر عمود التوجيه ومتطلب الملاءمة الحالي يساعد في تأكيد خلوص القطر الداخلي الصحيح.
أسئلة متكررة
ما الفرق بين جلبة التوجيه وعمود التوجيه؟
عمود التوجيه (دبوس القيادة) هو الدبوس المقوى؛ جلبة التوجيه هي الكم المتزاوج المثبت في نصف القالب المقابل. معًا، يوجهان محاذاة القالب.
لماذا تتآكل جلب التوجيه؟
تشمل الأسباب الشائعة الخلوص غير الصحيح، التشحيم السيئ، التلوث، الصلابة غير الكافية، أو عدم المحاذاة. تقلل المادة الصحيحة، وتشطيب السطح، والتحكم في الملاءمة من التآكل.
هل يمكنك صنع جلب توجيه مخصصة لتناسب قاعدة القالب لدينا؟
نعم. نقوم بتصنيع جلب التوجيه وفقًا لرسومات العملاء ويمكننا اتباع أنظمة قواعد القوالب القياسية عند تحديدها.
هل تقدمون تقارير فحص وشهادات؟
نعم. تتوفر تقارير الفحص وشهادات المواد/المعالجة الحرارية عند الطلب.
أرسل لنا رسوماتك (STEP/2D)، والكميات، ومتطلبات الملاءمة، وتاريخ التسليم المطلوب لجلب التوجيه المصنعة بتقنية CNC. سنرد بسرعة بعرض أسعار واضح، ووقت تسليم، ووثائق جودة متاحة.
