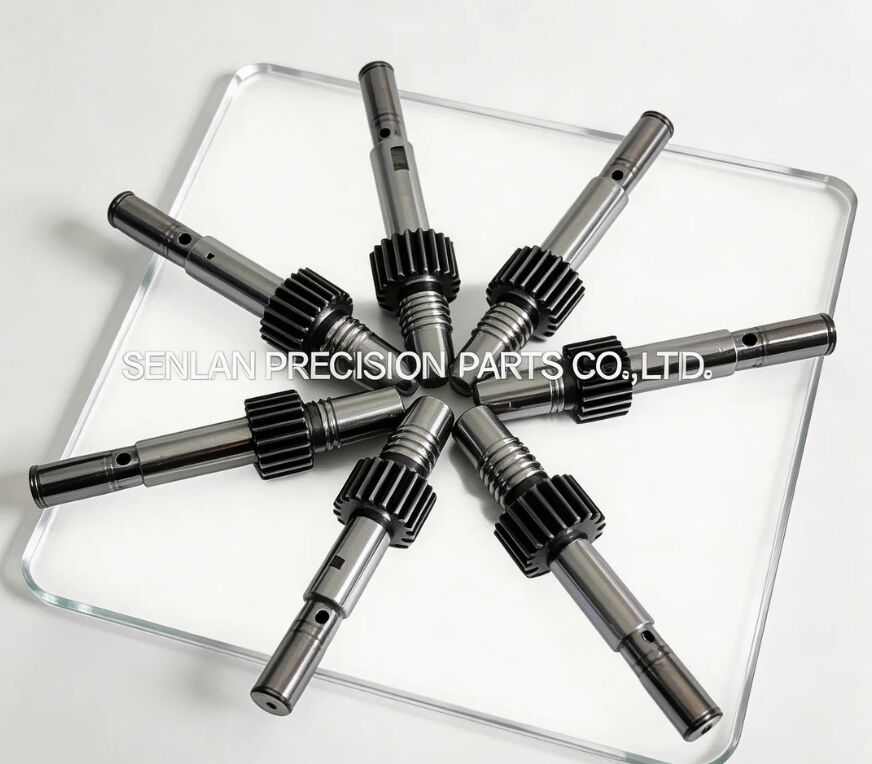

قلب ملولب (قلب فك اللولب) لقوالب الحقن
نظرة عامة على المنتج
القلوب الملولبة هي مكونات مصبوبة بدقة تُستخدم لتشكيل خيوط داخلية حقيقية في الأجزاء المصبوبة بالحقن. على عكس القلوب القياسية، يجب أن يحافظ القلب الملولب على هندسة خيط دقيقة أثناء العمل مع آلية فك اللولب أو آلية فك الدوران لتحرير الجزء المصبوب دون إتلاف الخيوط.
مكوناتنا من القلب الملولب (دبوس قلب ملولب / إدراج قلب ملولب) تُصنع خصيصًا وفقًا لرسومات العملاء مع تحكم صارم في ملف الخيط، والمركزية لمحور الدوران، وواجهات التثبيت، وتشطيب السطح. بالنسبة للقوالب ذات الإنتاج العالي، تُعد جودة الخيط المتسقة ضرورية لتجنب مشاكل التجميع مثل التداخل في الخيوط، أو تباين عزم الدوران، أو التسرب، أو فشل الإغلاق/الغطاء.
وصف المنتج
ال قلب ملولب هو العنصر المشكل الذي ينشئ الخيط داخل (أو أحيانًا خارج) الجزء المصبوب. في معظم الحالات، تعمل القلوب الملولبة كجزء من نظام فك اللولب، حيث يدور القلب أثناء الإخراج لإزالة الميزة الملولبة بشكل نظيف.
ما يجب أن يتحكم فيه القلب الملولب
- ملف الخيط، والخطوة، وهندسة الدخول
- المحاذاة المحورية بين الخيط ونقاط مرجع دوران القلب
- تثبيتات تركيب مستقرة في قاعدة القالب أو لوحة القلب
- تشطيب سطح أملس لتقليل الالتصاق، والخدش، وتلف الخيط
- ميزات الواجهة الميكانيكية لنظام القيادة (تعتمد على التصميم)

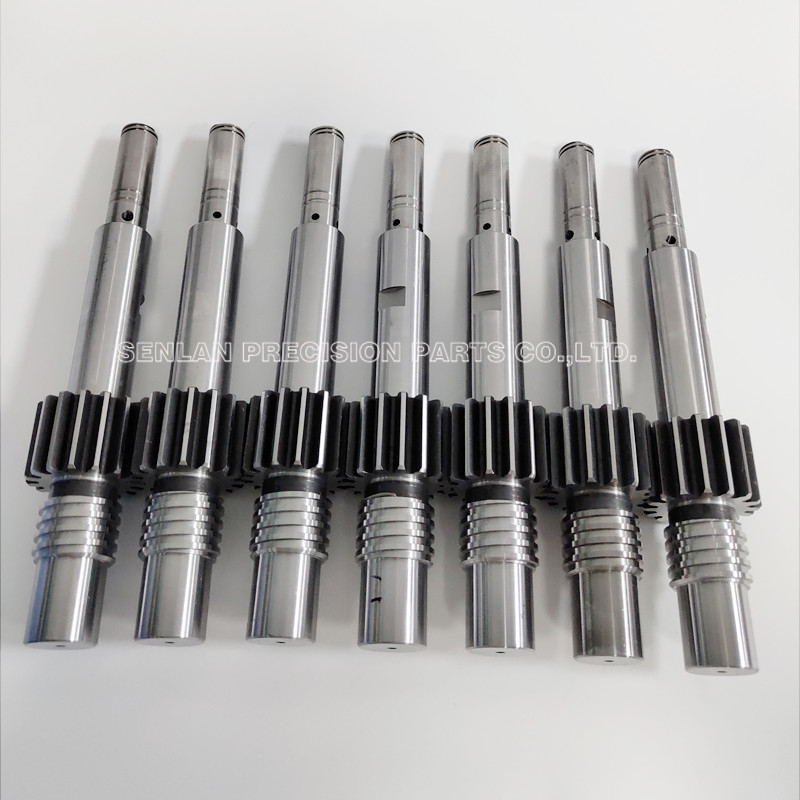

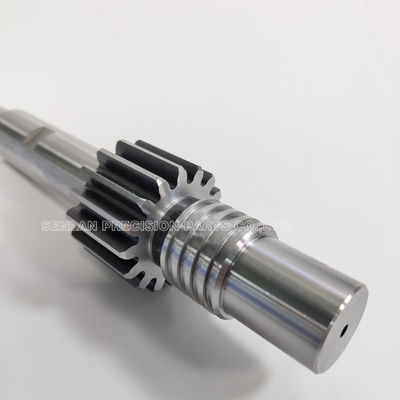

البناء النموذجي للقلب الملولب
اعتمادًا على تصميم القالب، قد يشمل القلب الملولب:
- قسم تشكيل الخيط (ملف الخيط الداخلي)
- أكتاف/أقطار تحديد المواقع للتركيب المتكرر
- ميزات واجهة القيادة (مقعد الترس، مجاري المفاتيح، قسم الاقتران، الأخاديد، إلخ.)
- مناطق التآكل المحسّنة للدوران طويل الدورة والتلامس المنزلق
اعتبارات المواد والمعالجة
غالبًا ما تُنتج القلوب الملولبة من فولاذ الأدوات المختار لمقاومة التآكل والاستقرار الأبعادي تحت الدورات المتكررة. قد يتم تحديد المعالجة الحرارية والمعالجات/الطلاءات السطحية الاختيارية بناءً على:
- نوع الراتنج (مواد مملوءة/كاشطة)
- جودة سطح الخيط المطلوبة وسلوك إزالة القالب
- حجم الإنتاج وعمر الخدمة المتوقع
- درجة حرارة التشغيل واستراتيجية التشحيم
التطبيقات
تُستخدم القلوب الملولبة في قوالب الحقن للأجزاء التي تتطلب إزالة القالب للخيوط الحقيقية، بما في ذلك:
- قوالب الحقن ذات فك اللولب (أنظمة فك الدوران)
- القوالب متعددة التجويفات التي تتطلب جودة خيط داخلي متسقة
- قوالب الإنتاج العالي حيث يؤثر استقرار الخيط على أداء التجميع والتسرب
- برامج القلوب الاحتياطية للصيانة الوقائية والاستبدال السريع
(تختلف المنتجات النهائية الدقيقة حسب تصميم العميل؛ نحن نركز على وظيفة القالب ومتطلبات الميزة الملولبة.)
قدرات الدقة والتصنيع
تتطلب القلوب الملولبة كلاً من دقة التشكيل ودقة المحاذاة الميكانيكية. نحن نتحكم في المعلمات التي تؤثر بشكل مباشر على نتائج القولبة واستقرار فك اللولب.
عمليات التصنيع
- التدوير/التفريز الدقيق باستخدام الحاسب الآلي للنقاط المرجعية والواجهات
- آلة تشكيل الخيط وفقًا للملف المحدد والتفاوت
- التجليخ للملاءمات الحرجة ونقاط مرجع الدوران (حسب الحاجة)
- EDM / wire EDM لميزات الواجهة (تعتمد على المشروع)
- تنسيق المعالجة الحرارية للصلابة والاستقرار
- التشطيب الدقيق/التلميع لأسطح الخيوط ومناطق التآكل
- مطابقة المجموعات لطلبات القلوب الملولبة متعددة التجويفات
ضوابط الجودة الرئيسية
- التحقق من ملف الخيط وفقًا لمتطلبات الرسم
- التحكم في المركزية/الاهتزاز بين الخيوط ونقاط مرجع الدوران
- التحكم في تفاوت الملاءمة لواجهات التركيب والتوجيه
- إدارة تشطيب السطح لتقليل الخدش وتحسين التحرير
- التحكم في الاتساق عبر المجموعات المتطابقة (خيارات أخذ العينات أو الفحص بنسبة 100%)
الفحص والتوثيق
- تقرير الفحص الأبعادي متاح (الميزات الرئيسية أو التقرير الكامل)
- شهادات المواد وسجلات المعالجة الحرارية عند الطلب
- خيارات وضع العلامات التسلسلية/التتبع لإدارة التجويف/المجموعة
لماذا هو مهم / قيمة العميل لجودة الخيط واستقرار فك اللولب
تجميع أكثر موثوقية وعزم دوران متسق
تقلل هندسة الخيط الدقيقة من خطر التداخل في الخيوط وتثبت أداء عزم الدوران في خطوط التجميع الآلية.
رفض أقل ووقت توقف أقل
يساعد التحكم المستقر في الاهتزاز وتشطيب السطح الجيد على منع تلف الخيط، والالتصاق، ومشاكل آلية فك اللولب.
عمر خدمة أطول تحت الدوران المتكرر
يقلل اختيار المواد الصحيح، والمعالجة الحرارية، وتشطيب مناطق التآكل من التآكل ويحافظ على جودة الخيط على مدى فترات تشغيل طويلة.
صيانة أسرع مع قطع غيار قابلة للتبديل
تسمح القلوب الملولبة القابلة للاستبدال بالاستبدال السريع دون إعادة تشكيل القالب الرئيسية، مما يدعم جداول الصيانة المتوقعة.
ما نحتاجه للاقتباس
لتقديم عروض أسعار دقيقة للقلوب الملولبة، يرجى تقديم:
- CAD ثلاثي الأبعاد (STEP/IGES) ورسم ثنائي الأبعاد (PDF/DWG)
- مواصفات الخيط (الملف، الخطوة، التفاوت، متطلبات الدخول)
- طريقة إزالة القالب (نظام فك اللولب/الدوران) وتفاصيل واجهة القيادة
- متطلبات المواد (أو الراتنج/ظروف الإنتاج للتوصية)
- مواصفات المعالجة الحرارية/الصلابة المستهدفة
- متطلبات تشطيب السطح للخيط ومناطق التآكل
- الكمية (قطع فردية أو مجموعات متعددة التجويفات)
- متطلبات الفحص/التوثيق (FAI، تنسيق التقرير، أخذ العينات مقابل الفحص بنسبة 100%)
- وقت التسليم ومتطلبات التعبئة والتغليف
إذا كان هذا جزءًا بديلاً، فإن توفير أبعاد الواجهة المتزاوجة (نقاط مرجع الدوران، مقعد القيادة، أكتاف التحديد) يساعد في ضمان التوافق المباشر.
أسئلة متكررة
لماذا تتطلب الأجزاء الملولبة قلبًا لفك اللولب؟
لا يمكن تجريد العديد من تصميمات الخيوط من قلب مستقيم دون إتلاف الخيط. يدور القلب الذي يفك اللولب لإزالة الميزة الملولبة بشكل نظيف.
ما الذي يسبب التداخل في الخيوط أو عزم الدوران غير المتسق في الأجزاء المصبوبة؟
تشمل الأسباب الشائعة انحراف ملف الخيط، أو الاهتزاز بالنسبة لمحور الدوران، أو تشطيب السطح الضعيف، أو التآكل، أو عدم المحاذاة في آلية فك اللولب.
هل يمكنك توفير مجموعات قلوب ملولبة متطابقة للقوالب متعددة التجويفات؟
نعم. يمكننا تصنيع مجموعات متطابقة مع اتساق متحكم فيه بين التجويفات وتوفير بيانات الفحص لميزات الخيط ونقاط المرجع الرئيسية.
هل تدعم ميزات واجهة القيادة (مقعد الترس، قسم الاقتران، إلخ)؟
نعم. نقوم بالتصنيع وفقًا لرسمك، بما في ذلك ميزات واجهة القيادة والتحديد المطلوبة من قبل نظام فك اللولب.
هل تقدمون تقارير الفحص وشهادات المواد؟
نعم. تتوفر تقارير الفحص وشهادات المواد/المعالجة الحرارية عند الطلب.
الهندسة
أرسل رسوماتك وحدد متطلبات الخيط، ونقاط مرجع الدوران، وميزات واجهة القيادة. سيقوم مهندسونا بمراجعة قابلية التصنيع وتقديم خطة إنتاج لضمان أداء فك لولب مستقر واتساق الخيط.
