نظرة عامة على المنتج

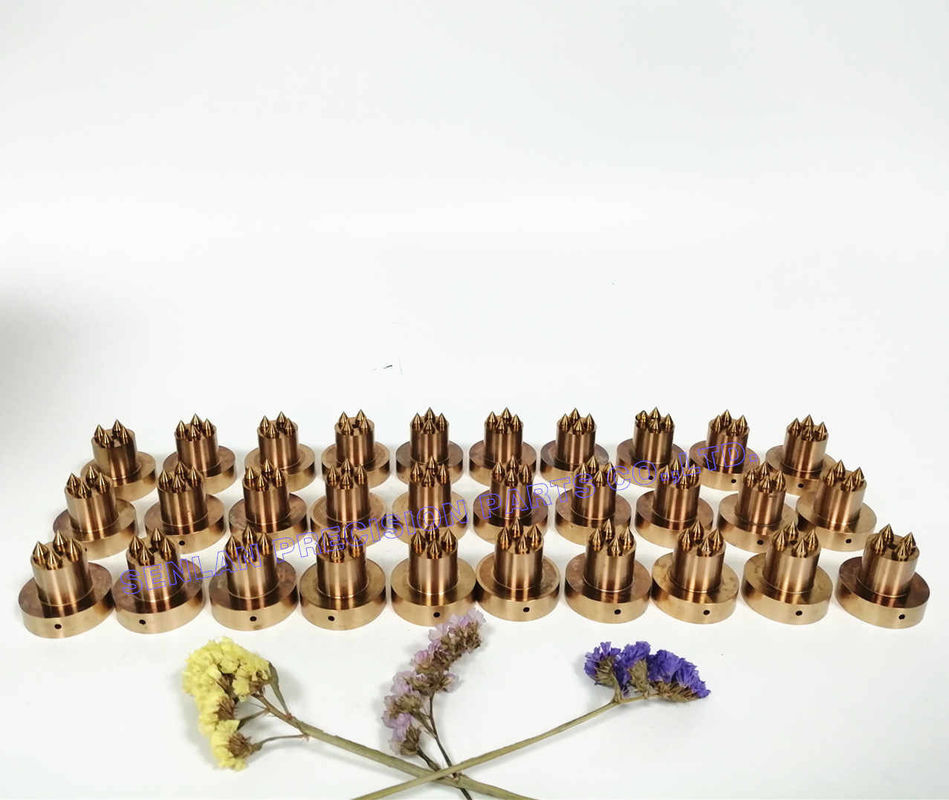

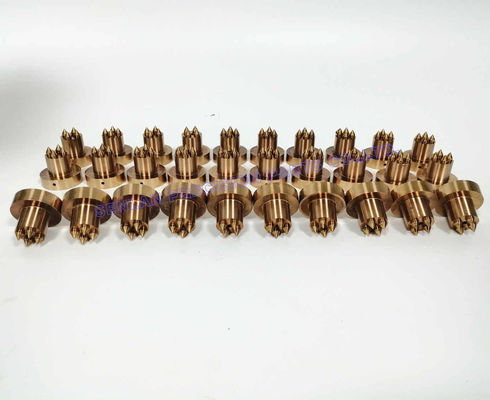

تُستخدم قوالب إدخال النحاس البريليوم (BeCu) في قوالب حقن البلاستيك لإزالة الحرارة بشكل أسرع وتحقيق استقرار درجة حرارة القولبة في المناطق التي لا تستطيع فيها فولاذ الأدوات القياسي التبريد بكفاءة. بفضل الموصلية الحرارية العالية للنحاس البريليوم، تساعد هذه القوالب في تقليل وقت الدورة، وتحسين جودة الأجزاء، وتقليل العيوب الناتجة عن التبريد غير المتساوي.
بصفتنا مصنعًا مخصصًا لمكونات القوالب الدقيقة، فإننا ننتج قوالب إدخال النحاس البريليوم وفقًا لرسومات العملاء بدقة تصنيع مضبوطة، واختيار مناسب لمعالجة الحرارة/حالة التقادم، وتشطيب سطحي مناسب لبيئات القولبة بالحقن. تُستخدم قوالب إدخال النحاس البريليوم بشكل شائع كـ "مناطق تبريد عالية" موضعية داخل القوالب - خاصة حول الأجزاء السميكة، والأضلاع، والمحاور، والتجاويف العميقة، والأسطح الجمالية حيث تميل الحرارة إلى التركيز.
وصف المنتج
يتم عادةً تثبيت قالب إدخال من النحاس البريليوم في مناطق القالب المستهدفة لزيادة نقل الحرارة والحفاظ على تبريد موحد للجزء. مقارنة بالفولاذ، يمكن للنحاس البريليوم توفير موصلية حرارية أعلى بكثير، مما يتيح تصلبًا أسرع وقولبة أكثر استقرارًا.
ما تحله قوالب إدخال النحاس البريليوم في القولبة
- النقاط الساخنة التي تسبب التواء، وعلامات الانكماش، وعدم استقرار الأبعاد
- وقت تبريد طويل بسبب هندسة الجزء السميك أو الوصول المحدود لقناة التبريد
- تباين درجة الحرارة الموضعي الذي يؤثر على اللمعان، أو الانكماش، أو اتساق الجزء
أشكال قوالب إدخال النحاس البريليوم الشائعة
- قوالب إدخال جانبية للقلب للأجزاء السميكة
- قوالب إدخال جانبية للتجويف للأسطح الجمالية
- دبابيس تبريد / قلوب تبريد (تعتمد على التصميم)
- قوالب إدخال صغيرة قابلة للإزالة موضوعة بالقرب من مناطق المشاكل
ملاحظات المواد للنحاس البريليوم
عادةً ما يتم اختيار مواد قوالب النحاس البريليوم حسب الدرجة (عادةً AMPCO18 أو ما يعادلها) ويتم توريدها/معالجتها في ظروف محددة (معالجة بالمحلول + تقادم، أو تقادم بالترسيب) لتحقيق التوازن بين:
- الموصلية الحرارية
- القوة والصلابة
- سلوك التآكل في مناطق التلامس
هام: النحاس البريليوم ليس "مقاسًا واحدًا يناسب الجميع". يجب أن يتطابق وضع الإدخال، والدرجة، وحالة الصلابة، والمعالجة السطحية مع وظيفة القالب والراتنج الذي يتم معالجته.
التطبيقات
تُستخدم قوالب إدخال النحاس البريليوم في قوالب حقن البلاستيك حيث تكون كفاءة التبريد وتوحيد درجة الحرارة أمرًا بالغ الأهمية. تشمل التطبيقات النموذجية على جانب القالب:
- مناطق تبريد النقاط الساخنة بالقرب من الجدران السميكة، والمحاور، والتجاويف العميقة
- المناطق المعرضة لعلامات الانكماش والالتواء
- المناطق التي لا يمكن وضع قنوات التبريد فيها بالقرب بما فيه الكفاية
- القوالب التي تستهدف وقت دورة قصير وإنتاجًا عالي الحجم
- الأسطح الجمالية التي تتطلب تحكمًا مستقرًا في درجة الحرارة
نظرًا لأن صفحة منتجك مخصصة لمكون قالب، فإننا نركز على حالات الاستخدام الوظيفي للقالب بدلاً من المطالبة بصناعات/منتجات نهائية محددة.
قدرات الدقة والتصنيع
عمليات التصنيع
- دوران / طحن CNC دقيق للأشكال الهندسية المعقدة
- EDM / Wire EDM حسب ما يتطلبه التصميم
- تجليخ دقيق للأسطح المتزاوجة والمرجعية
- تشطيب سطحي لمناطق التلامس الوظيفية
- دعم طلاء اختياري (يعتمد على التطبيق)
الضوابط الرئيسية لقوالب إدخال النحاس البريليوم
- تحكم صارم في أسطح التثبيت والمرجعيات للتجميع الموثوق
- انتقالات سلسة عند واجهات الإدخال لدعم تدفق الحرارة وتقليل تركيز الإجهاد
- فحص الأبعاد بما يتماشى مع رسومات العملاء
- معالجة مناسبة لمنع تلف أسطح الختم، أو الإغلاق، أو الأسطح التلامس الجمالية
وثائق الجودة
- تتوفر تقارير فحص الأبعاد
- تتوفر شهادة المواد عند الطلب
- خيارات التتبع والتوسيم (حسب المواصفات)
قيمة العميل للتبريد الأسرع والقولبة المستقرة
وقت دورة أقصر
يمكن أن يؤدي تحسين نقل الحرارة إلى تقليل وقت التبريد - غالبًا ما يكون الجزء الأكبر من دورة القولبة بالحقن - مما يساعد على زيادة الإنتاجية وخفض التكلفة لكل جزء.
جودة أجزاء أفضل
من خلال تقليل النقاط الساخنة وتدرجات درجة الحرارة، تساعد قوالب إدخال النحاس البريليوم في تقليل المشكلات الشائعة مثل علامات الانكماش، والالتواء، وتباين اللمعان، والانكماش غير المتسق.
نافذة إنتاج أكثر استقرارًا
يوفر التحكم الحراري الأفضل نافذة عملية أوسع وقابلة للتكرار، مما يدعم الإنتاج المتسق على مدار فترات إنتاج طويلة.
حل مستهدف بدون إعادة تصميم القالب بالكامل
يمكن استخدام قوالب إدخال النحاس البريليوم بشكل استراتيجي لتحسين الأداء في المناطق التي بها مشاكل دون الحاجة إلى إعادة تصميم نظام التبريد بأكمله.
ما نحتاجه للاقتباس
لاقتباس قوالب إدخال قوالب النحاس البريليوم بدقة، يرجى تقديم:
- رسم ثنائي الأبعاد و/أو CAD ثلاثي الأبعاد (STEP/IGES)
- موقع/وظيفة الإدخال داخل القالب (جانب القلب/جانب التجويف، منطقة النقطة الساخنة، إلخ)
- درجة النحاس البريليوم المفضلة (إذا كانت معروفة) أو متطلبات الأداء (أولوية التبريد مقابل أولوية القوة)
- الصلابة/الحالة المطلوبة (إذا تم تحديدها)
- التفاوتات والأبعاد الحرجة (المرجعيات، التثبيتات، الإغلاقات)
- متطلبات التشطيب السطحي (Ra، مستوى التلميع، أو متطلبات السطح التلامسي)
- الكمية والمهلة الزمنية المستهدفة
- أي ملاحظات خاصة: طلاء، توسيم، شهادة، تنسيق فحص
إذا لم تكن متأكدًا من الدرجة/الحالة، شارك نوع الراتنج الخاص بك ومخاوف القولبة (وقت الدورة، الانكماش، الالتواء). يمكننا أن نوصي بخيار عملي.
الأسئلة الشائعة العامة
س 1: هل أنتم مصنع أم شركة تجارية؟
نحن مصنع مخصص لمكونات القوالب الدقيقة، متخصصون في التصنيع باستخدام الحاسب الآلي، EDM، التجليخ، والتشطيب لأجزاء قوالب الحقن.
س 2: هل يمكنكم التصنيع بدقة وفقًا لرسوماتنا وتفاوتاتنا؟
نعم. نحن نصنع وفقًا لمتطلبات رسوماتك ويمكننا اتباع نظام المرجعيات/التفاوتات الخاص بك.
س 3: هل تقدمون تقارير فحص وشهادات مواد؟
نعم. يمكن تقديم تقارير فحص وشهادات مواد عند الطلب.
الأسئلة الشائعة الخاصة بالنحاس البريليوم
س 4: لماذا نستخدم النحاس البريليوم في قالب الحقن؟
يُستخدم النحاس البريليوم بشكل أساسي لموصليته الحرارية العالية، مما يساعد على إزالة الحرارة بسرعة وتحسين توحيد التبريد في مناطق النقاط الساخنة.
س 5: هل يُستخدم النحاس البريليوم لكامل التجويف/القلب؟
عادةً لا. يُستخدم النحاس البريليوم بشكل شائع كقالب إدخال موضعي في مناطق النقاط الساخنة. تجاويف النحاس البريليوم الكاملة أقل شيوعًا بسبب التكلفة واعتبارات التصميم.
س 6: هل يتآكل النحاس البريليوم أسرع من فولاذ الأدوات؟
يمكن أن يكون النحاس البريليوم ألين من فولاذ الأدوات المقسى، اعتمادًا على الدرجة والحالة. يُستخدم عادةً حيث يكون أداء التبريد هو الأولوية، ويتم إدارة أسطح التآكل/التلامس من خلال التصميم أو المعالجة السطحية عند الحاجة.
س 7: هل هناك أي اعتبارات خاصة للتعامل مع النحاس البريليوم؟
نعم. يتطلب التصنيع والتشطيب ضوابط مناسبة. نحن نتبع معالجة مضبوطة ويمكننا دعم متطلبات التوثيق بناءً على احتياجات مشروعك.
الإصدار الهندسي
أرسل ملفاتك ثلاثية الأبعاد/ثنائية الأبعاد وحدد منطقة النقطة الساخنة التي تريد تحسينها. سنساعدك في تقييم وضع قوالب إدخال النحاس البريليوم وتقديم خطة تصنيع تركز على كفاءة التبريد والقولبة المستقرة.
