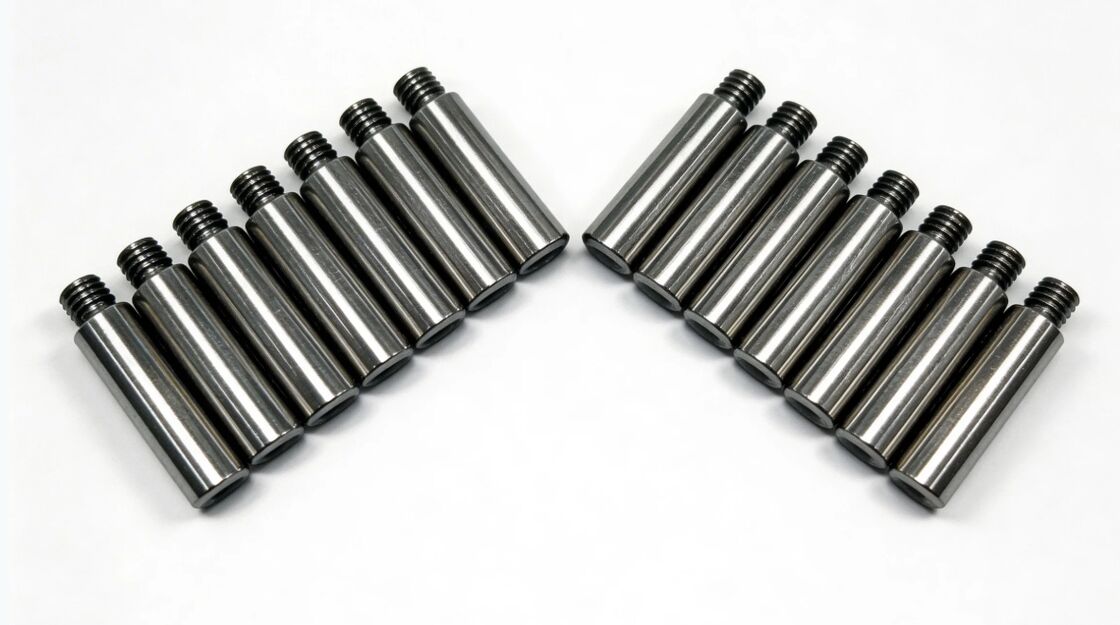

1.2344 دبابيس تحديد المواقع للقوالب الدقيقة متعددة التجويف
في القوالب الدقيقة متعددة التجويف، يعد المحاذاة الموثوقة أمرًا بالغ الأهمية. دبابيس تحديد المواقع الخاصة بنا من نوع 1.2344 هي مكونات محاذاة قوالب دقيقة مصنعة وفقًا لرسومات العملاء لدعم تحديد المواقع المتكرر، وإغلاق القالب المستقر، وأداء الإنتاج المتسق.يتم اختيار 1.2344 (فولاذ أداة العمل الساخن من فئة H13) لأجزاء تحديد المواقع والمحاذاة التي يجب أن تتحمل دورات متكررة وضغط التلامس. نقوم بتصنيع وتشطيب دبابيس تحديد المواقع مع تحكم صارم في تفاوت القطر، والاستقامة، وواجهات الجلوس، وتشطيب السطح، لدعم بناء القوالب الجديدة وبرامج الاستبدال للأدوات ذات التجويف العالي.وظيفة المنتج والتصميمما تفعله دبابيس تحديد المواقعضمان تحديد المواقع المتكرر بين الألواح وبين الأجزاء الداخلية والألواح
الحفاظ على محاذاة مستقرة لنقاط الإغلاق وعلاقات التجويف/القلبتقليل عدم التطابق وحماية الحواف الدقيقة من تآكل الصدماتدعم الصيانة القابلة للتبديل عن طريق الحفاظ على نقاط البيانات متسقة عبر البدائل
ميزات التصميم النموذجية
جسم أسطواني مصقول بدقة لملاءمة دقيقة
- كتف جلوس أو قسم تحديد المواقع لتثبيت متكررمدخل/شطف لاندماج سلس
- طرف ملولب أو ميزة تثبيت للتركيب/الإزالة
- لماذا يتم استخدام مادة 1.2344
- صلابة عالية لمقاومة التشقق والتقشر
مقاومة جيدة للإجهاد الحراري تحت الدورات المتكررة
- استجابة معالجة حرارية موثوقة لصلابة عمل متينة
- أداء مستقر في بيئات القوالب الصعبة
- يتم تصنيع الصلابة النهائية وفئة التفاوت وتشطيب السطح وفقًا لرسوماتك ومتطلبات القالب.
- التطبيقات
تُستخدم دبابيس تحديد المواقع من نوع 1.2344 في القوالب الدقيقة متعددة التجويف، بما في ذلك:
- قوالب الحقن ذات التجويف العالي التي تتطلب محاذاة متسقة عبر التجويف
- ألواح القوالب وأنظمة الأجزاء الداخلية التي تحتاج إلى تحديد مواضع نقاط بيانات متكررة
- برامج الأدوات التي تتطلب قطع غيار قابلة للتبديل
- مشاريع صيانة وتجديد القوالب التي تستبدل دبابيس تحديد المواقع البالية
قدرات الدقة والتصنيع
عمليات التصنيع
خراطة CNC دقيقة للهندسة الأساسية والأجزاء الملولبةتجليخ للأقطار الحرجة والاستقامة وأسطح الجلوستنسيق المعالجة الحرارية للصلابة المستهدفة والاستقرار
- تشطيب/تلميع دقيق لاندماج سلس وتقليل التآكل
- إزالة الشوائب والتحكم في الحواف للمناولة الآمنة والتجميع المتسق
- ضوابط الجودة الرئيسية
- التحكم في تفاوت القطر للملاءمة الصحيحة (خلوص/تداخل حسب المواصفات)
التحكم في الاستقامة لتجنب الالتصاق والتلامس غير المتساوي
التحقق من كتف الجلوس لتحديد المواقع المتكرر
- التحكم في تشطيب السطح لتقليل الاحتكاك والتآكل
- التحقق من جودة اللولب حيثما تم تحديد أطراف ملولبة
- الفحص والتوثيق
- تقارير فحص الأبعاد متاحة (الأبعاد الرئيسية)
- شهادات المواد وسجلات المعالجة الحرارية عند الطلب
خيارات التوسيم/التتبع لإدارة المجموعة (إذا لزم الأمر)
- قيمة العميل لاتساق القوالب متعددة التجويفجودة أجزاء أكثر اتساقًا
- يُبقي تحديد المواقع الدقيق علاقات التجويف/القلب مستقرة، مما يقلل من عدم التطابق ويحسن التكرار عبر جميع التجويف.تآكل أقل على المكونات الدقيقة
- تقلل المحاذاة الصحيحة من الصدمات والتحميل غير المتساوي، مما يطيل عمر مكونات القلب/التجويف باهظة الثمن.
- صيانة أسرع واستبدال يمكن التنبؤ به
- تُمكّن نقاط البيانات المتسقة والملاءمات المتحكم بها من الاستبدال المباشر، مما يقلل من التجهيز اليدوي ووقت التوقف عن العمل.
استقرار أفضل في الإنتاج عالي الدورة
- تساعد المواد المتينة والتشطيب المستقر في الحفاظ على أداء المحاذاة خلال دورات الإنتاج الطويلة.
- ما نحتاجه للاقتباس
- لتقديم عرض أسعار دقيق لدبابيس تحديد المواقع من نوع 1.2344، يرجى تقديم:
رسم ثنائي الأبعاد (PDF/DWG) و/أو CAD ثلاثي الأبعاد (STEP/IGES)
الكمية والمهلة الزمنية المطلوبة
نمط الدبوس: مستقيم/متدرج، تفاصيل الكتف، متطلبات الطرف الملولب
الأبعاد الحرجة: القطر، الطول، فئة الملاءمة، أبعاد واجهة الجلوس
متطلبات المواد: 1.2344 (تأكيد ما يعادلها المقبول إن وجد)
متطلبات المعالجة الحرارية/الصلابة
متطلبات تشطيب السطح (إذا تم تحديدها)
أبعاد الثقب/البوشينج المطابق (مفيد لتأكيد الملاءمة)
احتياجات الفحص/التوثيق (تنسيق التقرير، التتبع)
أسئلة متكررة
ما الفرق بين دبوس تحديد المواقع وعمود التوجيه؟
- يقوم عمود التوجيه (دبوس التوجيه) بتوجيه القالب خلال شوط الفتح/الإغلاق. يُستخدم دبوس تحديد المواقع عادةً لتحديد المواقع الدقيقة والمتكررة للألواح/الأجزاء الداخلية عند واجهات التجميع.
- لماذا تتآكل دبابيس تحديد المواقع أو تسبب مشاكل في المحاذاة؟
- تشمل الأسباب الشائعة خلوص الملاءمة غير الصحيح، أو الصلابة غير الكافية، أو تشطيب السطح الضعيف، أو التلوث، أو تلف الثقوب المطابقة. يقلل اختيار المواد المناسبة والتجليخ الدقيق من هذه المخاطر.
- هل يمكنك تصنيع دبابيس تحديد المواقع لتتناسب مع القوالب الموجودة؟
- نعم. إذا قدمت رسومات أو أبعاد واجهة المطابقة، يمكننا تصنيع دبابيس استبدال لتكون متوافقة مع الاستبدال المباشر.هل تقدمون تقارير فحص وشهادات؟نعم. تتوفر تقارير الفحص وشهادات المواد/المعالجة الحرارية عند الطلب.
- أرسل لنا رسوماتك (STEP/2D)، والكميات، ومتطلبات الملاءمة، والصلابة المستهدفة، وتاريخ التسليم المطلوب لدبابيس تحديد المواقع من نوع 1.2344.
- سنرد بسرعة بعرض أسعار واضح، ووقت تسليم، وخيارات وثائق الجودة المتاحة (تقرير الفحص، شهادة المواد، سجل المعالجة الحرارية، خيارات التتبع).
