تعتمد قوالب قوالب PET على نظام قلب وغلاف مصمم هندسيًا للغاية لتشكيل الهندسة الداخلية، وتشطيب الرقبة، وأسطح الختم الحرجة للقالب الأولي - وهي الميزات التي تؤثر بشكل مباشر على أداء القولبة بالنفخ اللاحق، وختم الزجاجة، واستقرار الخط.
نظرة عامة على المنتج

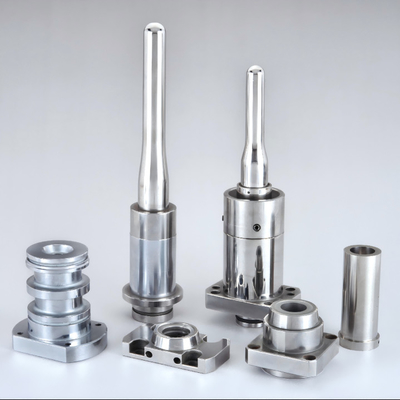

يتم تصنيع مكونات القلب والغلاف لقوالب PET الأولية كأجزاء قالب دقيقة للتطبيقات ذات التجويف العالي والدورة العالية. تشمل المجموعات النموذجية قلب القالب الأولي، وواجهات الأكمام/حلقات الرقبة من جانب التجويف، والمكونات الدقيقة ذات الصلة التي تتحكم في القطر الداخلي للقالب الأولي، وتفاصيل تشطيب الرقبة، والتركيز. نحن نقوم بتصنيع هذه الأجزاء وفقًا لرسومات العملاء مع تحكم صارم في الملاءمة، والتشغيل، وتشطيب السطح، والاستقرار الحراري
، مع دعم كل من قوالب القوالب الأولية الجديدة وأدوات الاستبدال.
هذه ليست أدوات حقن عامة - يجب أن تتحمل أدوات القوالب الأولية الحقن عالي الضغط، ودورات الإنتاج الطويلة، والمتطلبات البعدية الصارمة
عند تشطيب الرقبة، حيث يمكن أن يتسبب أي اختلاف بسيط في حدوث تسرب أو مشاكل في الغطاء.
وصف المنتج
في قالب PET الأولي، يشكل القلب الميزات الداخلية للقالب الأولي، بينما تدعم الأكمام والمكونات المتعلقة بالرقبة
تشطيب الرقبة الخارجي والهندسة الوظيفية للختم/الغطاء. يجب أن يحافظ النظام على محاذاة دقيقة تحت التدوير الحراري وضغط الحقن العالي.
- ما تتحكم فيه هذه المكونات عادةً
- القطر الداخلي للقالب الأولي (ID) وتوزيع الجدار يؤثران علىهندسة تشطيب الرقبة
- (الخيوط، منطقة دعم الحلقة، أسطح الختم)التركيز والتشغيل
- بين تشطيب الرقبة والجسمجودة السطح
- قابلية التبادلقابلية التبادل
للصيانة السريعة في الإنتاج عالي التجويف

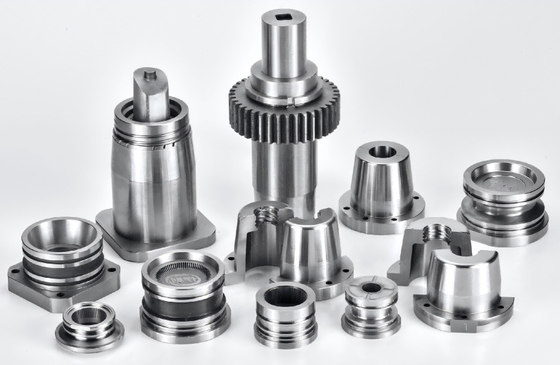

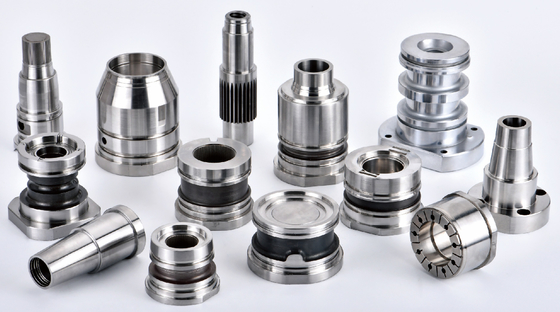

- أنواع المكونات الشائعة في مجموعة القلب والغلاف
- قلب القالب الأولي (مجموعة دبوس القلب / قضيب القلب)كم / غلاف القلب
- (اعتمادًا على بنية القالب)واجهات أدوات تشطيب الرقبة
- (على سبيل المثال، حلقات الرقبة / أجزاء الدعم اعتمادًا على التصميم)البطانات، الحوامل، وأجزاء الاقتران الدقيقة
(خاص بالمشروع)
خيارات المواد (نموذجية لأدوات قوالب PET الأولية)
-
يعتمد الاختيار على عدد التجويف، وظروف الراتنج، واستراتيجية التبريد، وعمر الخدمة المطلوب:
فولاذ قوالب الفولاذ المقاوم للصدأ عالي الجودة لمقاومة التآكل واستقرار التلميع
- فولاذ الأدوات المقواة لمناطق التآكل ومتانة الدورة الطويلة
- اختياري مواد عالية التوصيل الحراري في مناطق موضعية (تعتمد على التصميم)
- قد يتم استخدام معالجات السطح/الطلاءات حيث تكون الأولوية للتآكل والتحرير
نقوم بالتصنيع وفقًا لرسوماتك ومعيار القالب الخاص بك؛ يمكن بناء المواد والمعالجة الحرارية حسب المواصفات أو اقتراحها بناءً على ظروف التشغيل الخاصة بك.
التطبيقات
- قوالب حقن PET الأولية (أنظمة من تجويف واحد إلى تجويف عالي)
- أدوات القوالب الأولية لخطوط حاويات المشروبات والمياه وزيت الطعام وغيرها من حاويات PET (تعتمد على المشروع)
- أدوات استبدال للصيانة، واستعادة التآكل، وترقيات الأداء
القدرات الدقيقة والتصنيع
تعتبر أدوات قوالب PET الأولية حساسة للغاية للمحاذاة وسلامة السطح. نركز على ضوابط التصنيع التي تؤثر بشكل مباشر على استقرار الإنتاج.
عمليات التصنيع
- الدوران/الطحن الدقيق باستخدام الحاسب الآلي للميزات المحورية والمظهر الجانبي
- الطحن عالي الدقة للملاءمات الحرجة ومناطق الختم
- EDM / EDM سلكي للأشكال الهندسية الخاصة (حسب الحاجة)
- تنسيق المعالجة الحرارية المتحكم بها للصلابة والاستقرار
- التلميع / التشطيب الدقيق للأسطح الوظيفية والجمالية
- مطابقة التجميع والتحكم في الاتساق للطلبات متعددة المجموعات
ضوابط الدقة الرئيسية (حرجة للقالب الأولي)
- التحكم في التركيز / التشغيل بين أسطح التشكيل ومواقع التحديد
- تحملات الملاءمة عند واجهات الأكمام والقلب (مستقرة تحت التدوير الحراري)
- دقة تفاصيل تشطيب الرقبة (الخيوط + أسطح الختم)
- جودة تشطيب السطح لدعم التحرير المستقر والوضوح المتسق
- قابلية التبادل للصيانة السريعة في الإنتاج
الفحص والتوثيق
- تقارير الفحص البعدي (CMM/تقرير القياس عند الطلب)
- شهادات المواد وسجلات المعالجة الحرارية (عند الطلب)
- خيارات وضع العلامات التسلسلية والتتبع لإدارة المجموعات
قيمة العميل لاستقرار إنتاج قوالب PET الأولية
تشطيب رقبة متسق = ختم وغطاء موثوقان
تشطيب الرقبة هو المنطقة الأكثر وظيفية للقالب الأولي. تدعم مكونات القلب والغلاف الدقيقة تفاعل الخيوط، وأداء الختم، واتساق عزم الغطاء.
تركيز أفضل = قولبة بالنفخ أكثر استقرارًا
يمكن أن يؤدي ضعف التركيز إلى توزيع غير متساوٍ للمواد في القولبة بالنفخ. تساعد الأدوات الدقيقة في الحفاظ على محاذاة المركز، مما يدعم جودة زجاجة أفضل واستقرار العملية.
عمر أطول للأدوات في ظروف الدورة العالية
تعمل خطوط القوالب الأولية لفترات طويلة وبسرعة. يقلل اختيار المواد المناسب، والمعالجة الحرارية، والملاءمات المتحكم بها من التآكل ويطيل فترات الخدمة.
صيانة أسرع مع مكونات قابلة للاستبدال ومتطابقة
تتيح أنظمة القلب والغلاف استبدالًا أسرع وتقليل وقت التوقف عن العمل - وهو أمر مهم بشكل خاص للإنتاج عالي التجويف.
ما نحتاجه للاقتباس
لتقديم عرض أسعار دقيق لمكونات القلب والغلاف لقوالب PET الأولية، يرجى تقديم:
- CAD ثلاثي الأبعاد (STEP/IGES) + رسومات ثنائية الأبعاد مع GD&T/تحملات
- قائمة المكونات: القلب، الغلاف، الأجزاء المتعلقة بالرقبة، الحوامل، إلخ.
- متطلبات المواد (أو ظروف التشغيل حتى نتمكن من التوصية)
- متطلبات الصلابة المستهدفة والمعالجة الحرارية
- متطلبات تشطيب السطح / التلميع (خاصة تشطيب الرقبة ومناطق الختم)
- قائمة الأبعاد الحرجة (تشطيب الرقبة، شكل الخيط، مواقع التحديد، الملاءمات)
- مرجع معيار/نظام القالب (إن وجد)
- الكمية (عدد المجموعات / عدد التجويف) والمهلة الزمنية
- متطلبات الفحص (FAI، تقرير CMM، وضع علامات التتبع)
إذا كنت تستبدل أدوات موجودة، فإن مشاركة الرسم الأصلي وأبعاد واجهة القالب تساعد في ضمان التوافق المباشر.
أسئلة متكررة
س 1: هل تقومون بالتصنيع وفقًا لرسومات ومعايير العملاء؟
نعم. نحن مصنعون مخصصون لأجزاء القوالب الدقيقة وننتج بدقة وفقًا لرسوماتك وتحملاتك ومراجع التحديد الخاصة بك.
س 2: هل يمكنك تقديم تقارير الفحص والشهادات؟
نعم. يمكننا توفير تقارير الفحص البعدي وشهادات المواد/المعالجة الحرارية عند الطلب.
س 3: هل يمكنك دعم المجموعات المتطابقة للقوالب متعددة التجويف؟
نعم. يمكننا تصنيع مجموعات متعددة باتساق متحكم به وتقديم بيانات الفحص للأبعاد الرئيسية.
س 4: لماذا تعتبر تحملات القلب والغلاف حرجة جدًا في قوالب القوالب الأولية؟
لأن الانحرافات الصغيرة يمكن أن تؤثر على دقة تشطيب الرقبة، وأداء الختم، والتركيز، واستقرار القولبة بالنفخ اللاحق - مما يؤدي إلى رفض أو مشاكل في الخط.
س 5: ما هي الأسطح التي تكون عادةً الأكثر أهمية؟
عادةً ما يكون تشطيب الرقبة (الخيوط + منطقة الختم)، ومواقع التحديد، وملاءمات اقتران الغلاف والقلب هي الأكثر أهمية بسبب تأثيرها المباشر على أداء الغطاء والمحاذاة.
س 6: هل يمكنك تصنيع قطع غيار متوافقة مع القوالب الموجودة؟
نعم. باستخدام الرسومات (أو بيانات الواجهة المقاسة)، يمكننا إنتاج مكونات استبدال مصممة لتناسب مباشر وأداء إنتاج مستقر.
هل تبحث عن مورد موثوق لـ مكونات القلب والغلاف لقوالب PET الأولية؟
أرسل لنا رسوماتك (STEP/2D)، وعدد التجويف، ومتطلبات المواد/المعالجة الحرارية، وجدول التسليم. سنرد بسرعة بعرض أسعار واضح، ووقت تسليم، ووثائق جودة متاحة (تقرير فحص، شهادة مادة، خيارات تتبع).
