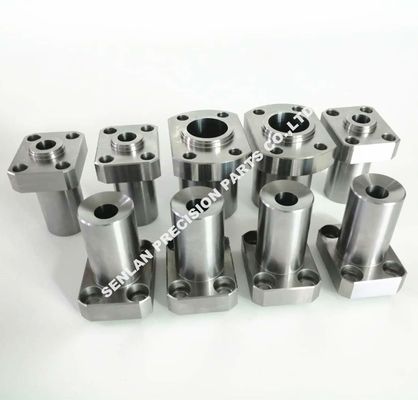

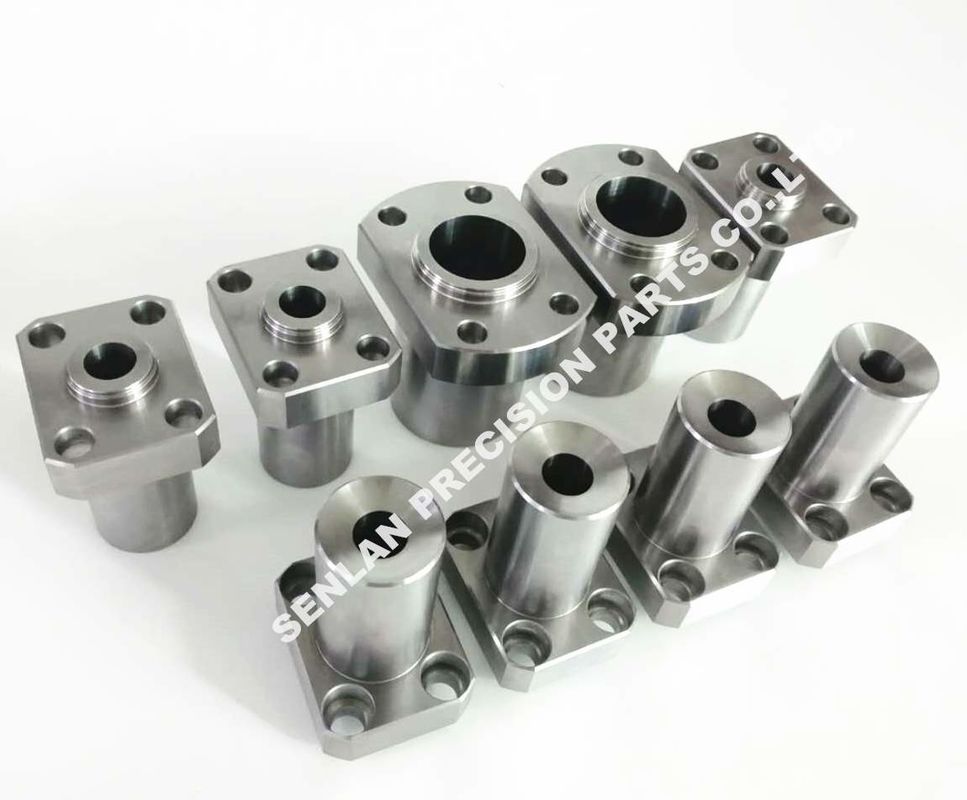

H13 قوالب إدراج قلب البلاستيك
تُستخدم قوالب إدراج قلب H13 على نطاق واسع في قوالب حقن البلاستيك حيث تُطلب المتانة ومقاومة الحرارة وأداء التآكل . مقارنة بالفولاذات العامة المعالجة مسبقًا، يوفر H13 مقاومة قوية للإجهاد الحراري والتشقق، مما يجعله خيارًا موثوقًا للمكونات الأساسية التي تواجه دورات متكررة، وإجهادًا موضعيًا عاليًا، وظروف إنتاج متطلبة.
نقوم بتصنيع قوالب إدراج قلب H13 المخصصة بدقة وفقًا لرسومات العملاء لكل من بناء القوالب الجديدة وبرامج الاستبدال. تركز عمليتنا على العوامل التي تحدد أداء القالب المستقر: دقة نقطة المرجع، التحكم في الملاءمة، التركيز / الانحراف، التشطيب السطحي، واستقرار المعالجة الحرارية -- بحيث تتجمع الإدراجات بشكل متوقع وتعمل باستمرار على مدار دورات إنتاج طويلة.
وصف المنتج
إدراج القلب هو مكون تشكيل قابل للاستبدال يتم تركيبه عادةً على النصف المتحرك لقالب الحقن. يشكل الميزات الداخلية والأسطح الوظيفية للجزء المصبوب. يساعد بناء القالب القائم على الإدراج بناة القوالب على الحفاظ على تفاوتات ضيقة مع تحسين قابلية الخدمة: يمكن استبدال مناطق القلب البالية أو التالفة دون إعادة العمل على لوحة قلب كاملة.
ما تفعله قوالب إدراج قلب H13 عادةً
- تشكيل الهندسة الداخلية مثل الثقوب والمقاعد والقنوات والواجهات الوظيفية
- توفير إغلاق مستقر وأداء حافة حيث يوجد خطر التشقق
- الحفاظ على السلامة الأبعاد أثناء التشغيل الطويل مع دورات حرارية متكررة
- دعم الصيانة القابلة للتبديل عبر نقاط مرجعية محكومة وأسطح ملاءمة
لماذا يتم تحديد H13 بشكل شائع
H13 هو فولاذ أدوات العمل الساخن المعروف بمزيج متوازن من:
- متانة عالية لمقاومة التكسير والتشقق
- مقاومة الإجهاد الحراري لدورات التسخين / التبريد المتكررة
- مقاومة تآكل جيدة بعد المعالجة الحرارية المناسبة
- استقرار الأبعاد عند التحكم في المعالجة الحرارية بشكل صحيح
يتم إنتاج الصلابة النهائية والتفاوتات والتشطيب وفقًا لرسوماتك ومتطلبات القالب.
ميزات التصميم النموذجية
- أكتاف / أقطار تحديد المواقع للتركيب المتكرر
- ميزات التركيب أو التثبيت (خيوط، براغي، مسطحات مفاتيح، إلخ)
- تشكيل الأسطح التي تتطلب تشطيبًا سطحيًا محددًا
- فتحات / تخفيفات اختيارية أو هندسة واجهة بناءً على هيكل القالب
التطبيقات
تُستخدم قوالب إدراج قلب H13 في قوالب حقن البلاستيك، بما في ذلك:
- قوالب الدورة العالية التي تتطلب مكونات قلب متينة ومقاومة للتآكل
- قوالب ذات إغلاقات ضيقة أو حواف عرضة للإجهاد
- تصميمات قائمة على الإدراج تتطلب قلوب احتياطية قابلة للتبديل
- برامج الصيانة والتجديد التي تستبدل قوالب القلب البالية
- قوالب متعددة التجاويف تحتاج إلى تكرار متسق من القلب إلى القلب
القدرات الدقيقة والتصنيع
عمليات التصنيع
- الطحن / الخراطة باستخدام الحاسب الآلي للملفات والواجهات
- تنسيق المعالجة الحرارية للصلابة المستهدفة والاستقرار
- الطحن للملاءمات الحرجة ونقاط المرجع وأسطح الإغلاق
- EDM / wire EDM للهندسة الخاصة
- التلميع / التشطيب الدقيق لأسطح التشكيل
- مطابقة المجموعات والتحكم في الاتساق لطلبات القطع المتعددة
ضوابط الجودة الرئيسية
- التصنيع القائم على نقطة المرجع للتركيب المتكرر في قاعدة القالب
- التحكم في تفاوت الملاءمة لسهولة التبادل
- التحكم في التركيز / الانحراف للميزات المحورية
- التحكم في التسطيح / التوازي لأسطح الواجهة
- التحكم في التشطيب السطحي في مناطق التشكيل والإغلاق
- خيارات استراتيجية الفحص حسب الطلب
الفحص والتوثيق
- تقارير الفحص الأبعاد متاحة
- شهادات المواد وسجلات المعالجة الحرارية عند الطلب
- خيارات التوسيم / التتبع لإدارة التجويف والمجموعة
قيمة العميل لأداء القلب المتين وطويل الأمد
تقليل التشقق وعمر خدمة أطول
تساعد متانة H13 في حماية الحواف المعرضة للإجهاد والإغلاقات، مما يقلل من خطر التكسير ويطيل فترات الخدمة.
أداء مستقر تحت الإجهاد الحراري
تدعم المعالجة الحرارية المحكومة الاستقرار الأبعاد وتساعد في الحفاظ على أداء صب متسق على مدار التشغيل الطويل.
تقليل وقت التوقف عن العمل مع الإدراجات القابلة للاستبدال
تسمح التصميمات القائمة على الإدراج بالاستبدال السريع لمناطق القلب البالية دون إعادة عمل القالب الرئيسية.
اتساق أفضل لقوالب التجاويف المتعددة
تقلل مجموعات إدراج القلب H13 المطابقة من التباين بين التجويف والآخر وتحسن إنتاجية الإنتاج الإجمالية.
ما نحتاجه للاقتباس
لتقديم عرض أسعار دقيق لقوالب إدراج قلب H13، يرجى تقديم:
- CAD ثلاثي الأبعاد (STEP/IGES) ورسم ثنائي الأبعاد (PDF/DWG)
- الكمية (قطع فردية أو مجموعات متعددة التجاويف)
- متطلبات المواد: H13 (تأكيد ما يعادلها المقبول إن وجدت)
- مواصفات المعالجة الحرارية / الصلابة المستهدفة
- متطلبات التشطيب السطحي لمناطق التشكيل (Ra / مستوى التلميع)
- التفاوتات الحرجة و GD&T
- تفاصيل واجهة القالب
- احتياجات الفحص / التوثيق
- متطلبات وقت التسليم والتعبئة
الأسئلة الشائعة
لماذا تختار H13 لإدراجات القلب في قوالب الحقن؟
يتم اختيار H13 بشكل شائع لمتانته ومقاومته للإجهاد الحراري، مما يساعد على تقليل التشقق والحفاظ على أداء مستقر في الظروف المتطلبة وعالية الدورة.
هل ستغير المعالجة الحرارية أبعاد إدراج H13؟
يمكن أن تسبب المعالجة الحرارية تغييرًا في الأبعاد إذا لم يتم التحكم فيها. نخطط لزيادة التصنيع وخطوات التشطيب بعد المعالجة لتحقيق التفاوتات النهائية.
هل يمكنك توفير مجموعات مطابقة لقوالب التجاويف المتعددة؟
نعم. يمكننا تصنيع مجموعات مطابقة مع تباين محكوم وتقديم بيانات الفحص للميزات الرئيسية.
هل تقدمون تقارير الفحص وسجلات المعالجة الحرارية؟
نعم. تتوفر تقارير الفحص وشهادات المواد / المعالجة الحرارية عند الطلب.
أرسل لنا رسومات STEP/2D الخاصة بك، والكميات، والصلابة المستهدفة، ومتطلبات التفاوت/التشطيب، وتاريخ التسليم المطلوب.
سنرد بسرعة بعرض أسعار واضح، ووقت تسليم، وخيارات وثائق الجودة المتاحة لقوالب إدراج قلب H13.
